ケーブル、熱電対、同軸部品、台車、感熱紙

信号入力ケーブル

型名概要価格(税込)対応機種

BB-150CA		同軸ケーブル
BNC-BNC 150cm		お問い合わせください。

BB-150CA		入力同軸ケーブルB
BNC-ワニグチ 150cm		お問い合わせください。
408JE-101GP-IBケーブル1mお問い合わせください。
408JE-102GP-IBケーブル2mお問い合わせください。
408JE-104GP-IBケーブル4mお問い合わせください。

絶縁BNC-BNCケーブル
RIC-142		長さ：1.5m
1000VDC、
CATⅡ (600V・CATⅢ)		7,000円
(税込：7,700円)		GL7000(アンプユニットによる)
GL2000
GL980

高耐圧絶縁BNC-バナナケーブル ※1
RIC-147A		長さ：1.6m
1000VDC、
CATⅡ (600V・CATⅢ)		12,000円
(税込：13,200円)

ワニ口クリップ 小 ※2
RIC-144A		開口：11mm、
300VDC、CATⅡ
MAX 15A		3,000円
(税込：3,300円)

ワニ口クリップ 中 ※2
RIC-145		開口：20mm、
1000VDC、CATⅡ
MAX 32A		3,500円
(税込：3,850円)

グラバークリップ ※2
RIC-146A		開口 2.5 mm、
定格電圧 1000 VDC、
測定カテゴリ CATⅡ、
定格電流 4A		5,500円
(税込：6,050円)
  1. バナナ端子側にクリップを取り付けて使用します。
    対応製品:ワニ口クリップ 小 RIC-144A、ワニ口クリップ 中 RIC-145、グラバークリップ RIC-146A
  2. 赤・黒 各1個、RIC-147に装着可能。

熱電対

型名概要価格(税込)対応機種

極細K型熱電対
ST-55K-TC-1.2M		・先端素線：
　φ0.127、0.5×0.7×200mm
・中継部：1m
・先端部使用温度：
　-40～260℃
・末端端子:M3Y端形状
・その他
　クラス2、5本入		45,000円
(税込：49,500円)		GL7000 ※3
GL2000
GL980
GL860
GL260
MT1000

K型熱電対
JBS-7115-5M-K		・素線径：
　φ0.32mm、1.0×1.6×5000mm
・使用温度：-40℃～200℃
・その他：クラス2、5本入		20,000円
(税込：22,000円)

T型熱電対
JBS-7115-5M-T		・素線径：
　φ0.32mm、1.0×1.6×5000mm
・使用温度：-40℃～200℃
・その他：クラス2、5本入		20,000円
(税込：22,000円)

K型熱電対用ミニコネクタ
RIC-440		・5本入
・接続可能熱電対:K型熱電対、
　素線径0.65mm以下
・末端端子:M3Y端		23,000円
(税込：25,300円)

T型熱電対用ミニコネクタ
RIC-450		・5本入
・接続可能熱電対:T型熱電対、
　素線径0.65mm以下
・末端端子:M3Y端		23,000円
(税込：25,300円)

シールタイプシート状熱電対
（K型熱電対)
NSMH-K-M-2000		・シートサイズ：
　約14mm×10mm
・温接点部厚さ： 約0.35mm
・素線径：0.2mm
・長さ：2000mm
・熱電対種類：K型熱電対
・被覆：フッ素樹脂PFA被覆
・末端処理：剥き出し
・測定温度：～200℃
・製造元：二宮電線工業（株）		60,000円
(税込：66,000円)

シールタイプシート状熱電対
（T型熱電対)
NSMH-T-M-2000		・シートサイズ：
　約14mm×10mm
・温接点部厚さ： 約0.35mm
・素線径：0.2mm
・長さ：2000mm
・熱電対種類：T型熱電対
・被覆：フッ素樹脂PFA被覆
・末端処理：剥き出し
・測定温度：～200℃
・製造元：二宮電線工業（株）		60,000円
(税込：66,000円)
  1. 使用アンプにより、末端端子の形状が異なります。各アンプの接続可能な端子をご確認ください。

同軸部品

■ ターミネーション　BB-50M1

項目内容
周波数範囲DC～1GHz


インピーダンス50Ω
最大VSWR1.1以下　DC～500MHz
1.25以下　0.5～1GHz
平均電力0.5W
尖頭電力500W (最大パルス幅5μs)
コネクタBNC形貫通

台車

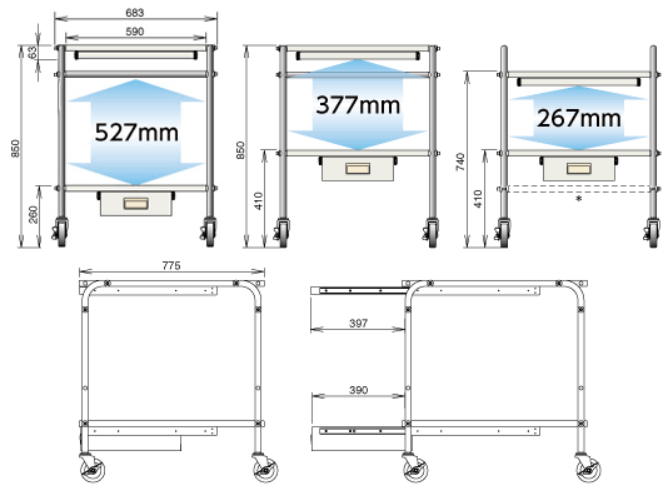

■測定器用台車 MT-600L

項目内容
概要積載台は水平固定、スライド式の記録台付
最大積載重量100kg (上段:60kg以下、下段:40kg以下)
高さ約849mm
天板の幅約590mm×775mm
重量約35kg

サーマル・プリンタ感熱紙

ロール紙品名形状対応機種
感熱紙　10巻TF50KS-E2112×48φ、25M
10巻/箱		GP02、TS-81000、DS-900、DPU-411、SY-8232、SY-8216
感熱紙　1巻TP-50KS-4A38×20M
1巻/包		SC-7002、SC-302
感熱紙　10巻TP80-180mm×21MDS-8812、DS-8814
  • 対応機種以外での製品には使用できません。
