I-V特性 サンプルソフトウェア
本ソフトウェアの概要

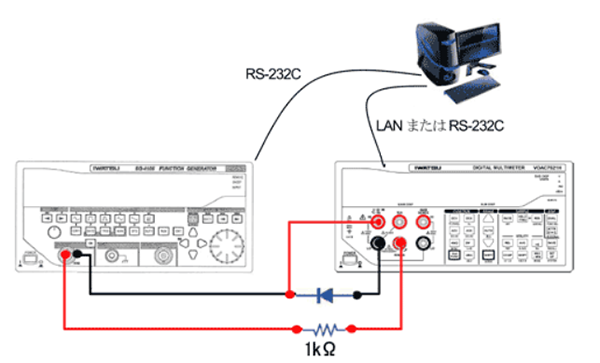

デジタルマルチメータVOAC752X/HシリーズとファンクションジェネレータSG-4105を用いて、電圧と電流を同時に測定する、ダイオードの順方向I-V特性を自動測定するExcelVBAサンプルソフトウエアです。

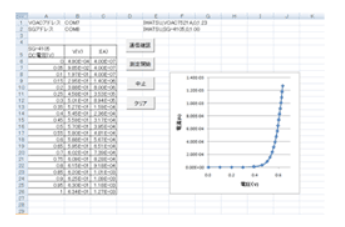

信号発生器とマルチメータを制御しながら、Excelシート上にデータを取り込み、自動的に（Excelのグラフの作図機能を使って）特性表示できます。
応用範囲
半導体のI-V特性（電流－電圧特性）測定
- SG-4105の出力抵抗は50Ωです。負荷抵抗によって出力電圧が変わります。
開放端で表示の約2倍の電圧が出ます。
対欧機種
- デジタルマルチメータ：VOAC752X/Hシリーズ
- ファンクションジェネレータ：SG-4105
システム要件
- 動作確認OS：Windows 7 、10（32ビット版、64ビット版）
- アプリケーションソフト：Excel（32ビット版）Iwatsu Test Instruments Toolsインストール済みのこと
- リモートインタフェース：RS-232C、LAN（VOAC752Xのみ）
著作権および免責事項
- サンプルプログラムは変更可能です。オリジナル版、変更版共に弊社に断りなく、販売できません。
- 本ドライバ、サンプルプログラムを使用して生じたいかなる不具合、トラブルについても、当社は一切責任を負いません。但し、有償による、解決についてのサポートをすることはできます。
ダウンロード
| Excel サンプルファイル | I-V_measurement_sample_soft_Ver1_02.zip (29KB) |
| アプリケーションノート | I-V_measurement_ap_note201907.pdf (569KB) |
