メーター読取システム
システム概要

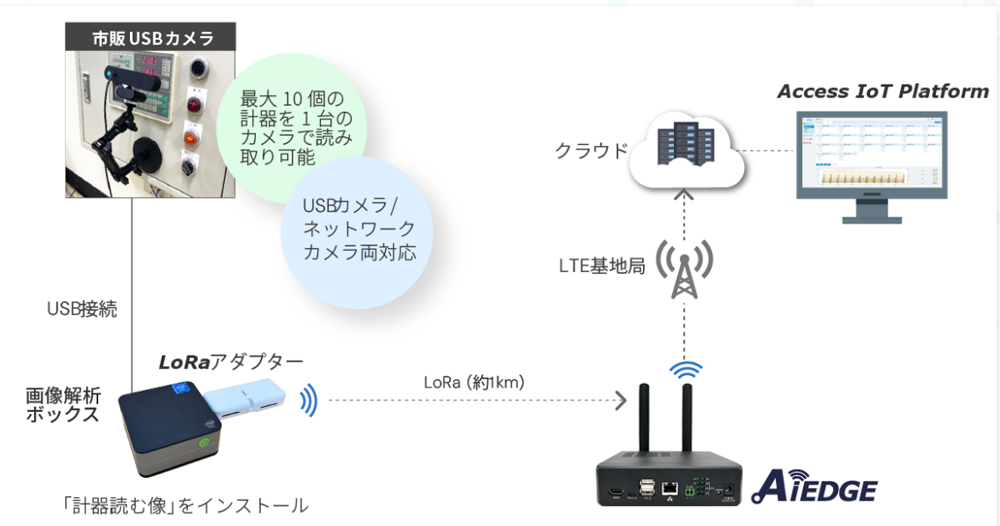

USB カメラをアナログメーターの前に設置するだけで、画像解析ボックスが自動的にメーター値を読み取り、データをクラウドに送信します。
クラウド上ではWeb アプリを通じてリアルタイムに数値を可視化でき、CSV ファイル形式でのデータ出力にも対応しています。
【認識可能なアナログメーターの種類】
- 丸型メーター（針式）
- デジタル数値表示
- 警告ランプ点灯状態
- バーグラフ表示（LEDや液晶）
IoT機器
LoRaアダプター
AP-LCU001
| 項目 | 仕様 |
|---|---|
| 機能 | 画像解析ボックスから計器を読み取り。 数値データを LoRa 無線で 30 秒周期で AIEDGEに無線送信。 |
| 電源 | USB給電 |
| 寸法 | 110(W) × 38(D) ×20(H) mm |
画像解析ボックス(他社品)
AP-WPC001
| 項目 | 仕様 |
|---|---|
| 機能 | 「計器読む像」をインストールすることにより、計器を撮影した画像から計器の数値を読み取る。 |
| 電源 | ACアダプタ (100v/200v） |
| 寸法 | 75(W) × 75(D) ×42(H) mm |
