4-20mA出力センサー対応システム
システム概要

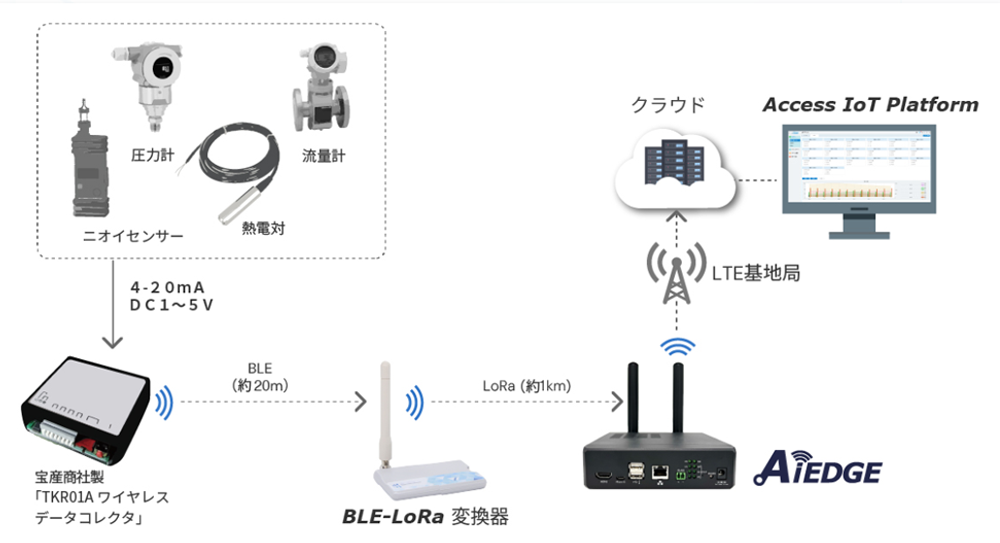

各種センサーが出力する 4–20mA のアナログ信号を宝産商（株）製「TKR01A ワイヤレスデータコレクタ」がBLE 無線に変換して送信。それを受信したBLE–LoRa変換器がLoRa無線に変換してAIEDGEに送信。LoRa無線を受信したAiEDGEはクラウドへデータをアップロードします。
ユーザーはクラウド上でデータをリアルタイムに可視化・監視することができます。
利用例
4-20mA(DC1-5V)出力に対応した圧力計・熱電対・流量計・ニオイセンサーなどのデバイスを遠隔からリアルタイムに監視。
IoT機器
BLE-LoRa 変換器
AP-LCB001
| 項目 | 仕様 |
|---|---|
| 入力 | Beacon 無線 12 センサー収容 （Beacon 無線で温度・CO2 などを送信しているセンサーを受信する。サポートしていないセンサーはカスタム開発が必要。） |
| 出力 | LoRa プライベート30 秒周期送信 |
| 電源 | マイクロUSB (+5V) |
| 使用温度範囲 | -25～+60℃ ( 屋内使用) |
| 寸法 | 86(W) × 80(D) ×54(H) mm |

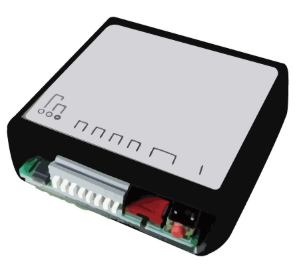

宝産商社製 4-20mA-BLE変換器（TKR01A）
宝産商（株）製「TKR01A ワイヤレスデータコレクタ」の詳細は、宝産商社のホームページをご覧ください。
TKR01A ワイヤレスデータコレクタ
