Bode Analyzer シリーズ
Bode Analyzer について
Bode Analyzer は、コンパクトなUSB制御タイプのインピーダンス&ベクトルネットワークアナライザで、1 Hz ～ 50 MHz / 450 MHzの広い周波数範囲で測定できます。本製品は任意の周波数で正弦波を作成して、2つの電圧を測定します。
2つの電圧の振幅と位相からインピーダンス、透過、反射、アドミタンスなどを計算して表示できます。
本製品にはWindows 10、11 用PCリモートソフト「Bode Analyzer Suite(BAS)」が付属し、測定結果の表示や保存ができます (CSVまたはExcelに対応)。
【Bode Analyzerモデルラインアップ】
Bode 500：1 Hz ～ 450 MHz
Bode 100：1 Hz ～ 50 MHz
機能

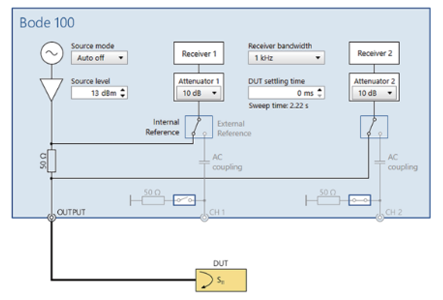

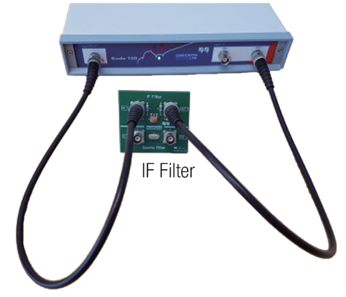

透過(ゲイン) ／ 反射測定(インピーダンス)
・ケーブル・フィルタ・アンプ・アンテナなどの透過(ゲイン)と
反射(インピーダンス)を測定できます。
・特性インピーダンス50 Ωにて、インピーダンスからSパラメータ
S21およびS11を測定できます。
(インピーダンス測定範囲：500 mΩ ～ 10 kΩ)
・付属ソフトで測定し、測定結果の表示やCSVまたはExcelへの
保存ができます。
また、測定結果表示をクリップしてWordなどに貼り付けることが
できます。
共振周波数測定

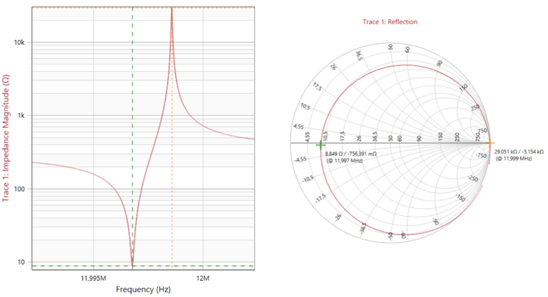

ピエゾ素子・水晶振動子などの共振周波数が測定できます。
また、フィルタの反射曲線をスミスチャート表示できます。
ゲイン/フェーズ測定

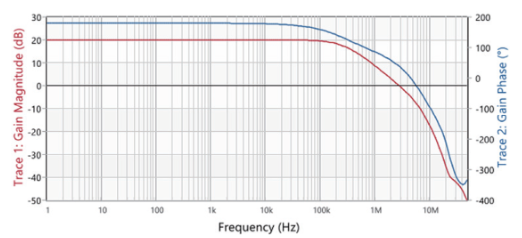

フィルタやアンプなどのゲインとフェーズ測定ができます。

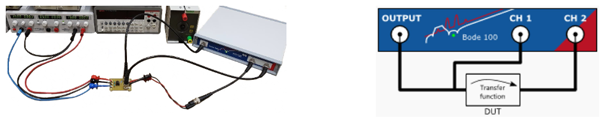

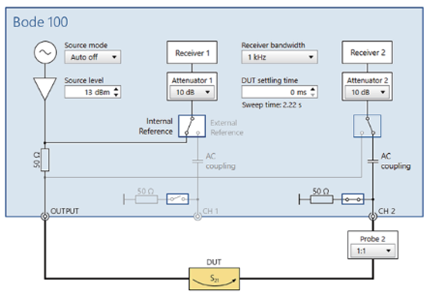

内部信号発生器からの出力電圧をDUTの入力並びにリファレンスとしてCH1に入力し、DUTからの出力電圧をCH2に入力します。
ゲインは、GAIN=CH2/CH1で測定します。
また、CH1に対するCH2のフェーズを測定します。

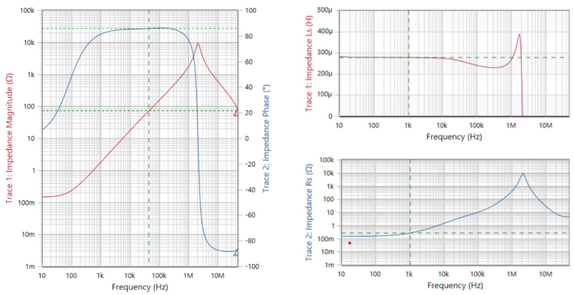

インピーダンス測定

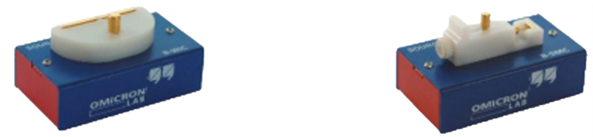

L・C・R・リード型電子部品・チップ型部品などについて、
オプションのインピーダンス フィクスチャを用いることで
インピーダンスを測定できます。
(インピーダンス測定範囲：20 mΩ ～ 600 kΩ)(2 端子法)
B-WIC(オプション)
リードタイプのインピー
ダンス フィクスチャ
B-SMC(オプション)
チップタイプのインピー
ダンス フィクスチャ
標準付属のソフトウェアBode Analyzer SuiteでBode 100をコントロールできます。
測定結果の表示や保存（CSV, Excel)ができます。
スミスチャート・VSWR・ナイキストなども表示できます。（Win10,11対応）
また、測定結果表示をクリップしてWordなどに貼付けることができます
ソフト基本機能
①測定条件設定
②測定
③測定結果の表示
保存機能
周波数毎のS21・S11データ保存
(Excel，CSV)
クリップ機能
周波数とS21・S11の測定結果表示の
クリップ

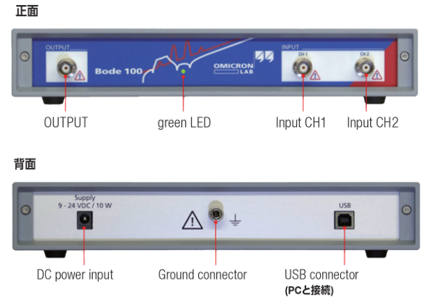

本体仕様
| 項目 | Bode 500 | Bode 100 |
|---|
| 入力仕様 (CH1,CH2) | 周波数 | 1Hz ～ 450MHz | 1Hz ～ 50MHz |
AC測定レンジ
(フルスケール) | 1Vrms
(入力アッテネータ:0dB)
10Vrms
(入力アッテネータ:20dB) | 100mVrms
(入力アッテネータ:0dB)
316mVrms
(入力アッテネータ:10dB)
1Vrms
(入力アッテネータ:20dB)
3.16Vrms
(入力アッテネータ:30dB)
10Vrms
(入力アッテネータ:40dB) |
入力インピーダンス
(ソフトウェアで選択) | 50Ω または 1MΩ ±0.5% //
25pF (ACカップリング, 1MHz) | 50Ω または 1MΩ ±0.5% //
40～55pF (ACカップリング) |
| 端子 | N | BNC |
入力アッテネータ
(ソフトウェアで選択) | 0dB、20dB | 0dB、10dB、20dB、30dB、40dB |
受信帯域幅
(ソフトウェアで選択) | 1Hz、3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、5kHz、10kHz、15kHz | 1Hz、3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、5kHz |
| ダイナミックレンジ | ＞ 120dB
(受信帯域幅：10Hz の時) | ＞ 100dB
(受信帯域幅：10Hz の時) |
| ゲイン誤差 | – | ＜ 0.1dB (校正時) |
| 位相誤差 | – | ＜ 0.5° (校正時) |
| 出力(内部発振器)仕様 | 出力波形 | 正弦波 |
| 周波数 | 1Hz ～ 450MHz | 1Hz ～ 50MHz |
| 出力電圧 | -50dBm ～ +16dBm
2mVpp ～ 4Vpp
(50Ω 負荷時)
4mVpp ～ 8Vpp
(ハイインピーダンス負荷時) | -30dBm ～ +13dBm
7mVrms ～ 1Vrms
(50Ω 負荷時)
14mVrms ～ 2Vrms
(ハイインピーダンス負荷時) |
| 出力インピーダンス | 50Ω |
| 端子 | N | BNC |
| 絶対最大定格 | DC電源入力 | DC供給電圧 | +26V | +28V |
| 最大DC供給逆電圧 | 26V | -28V |
CH1,CH2 入力端子
(入力インピーダンス:
High Z選択時) | 最大DC入力信号 | -60V～+60V | -50V～+50V |
| 最大AC入力信号 | 40Vrms (1Hz～1MHz)
15Vrms (2MHz～5MHz)
10Vrms (5MHz～10MHz)
7Vrms (10Mhz～50MHz) | 50Vrms (1Hz～1MHz)
30Vrms (1MHz～2MHz)
15Vrms (2MHz～5MHz)
10Vrms (5MHz～10MHz)
7Vrms (10Mhz～50MHz) |
CH1,CH2 入力端子
(入力インピーダンス:
50Ω選択時) | 最大入力電力 | 1W |
| 最大入力電圧 | 7Vrms |
| 出力端子 | 最大逆電力 | 0.5W |
| 最大逆電圧 | 5Vrms |
| PCインタフェース | USB | USB 2.0 以降 |
| 端子 | USB タイプ C ソケット、
RJ-45イーサネット | USB タイプ B ソケット |
| DC電源 | 供給電圧範囲 | +9V ～ +24V |
| 最大消費電力 | 24W | 10W |
| USB-PD給電 | 20V@1.75Aまたは15V@1.75A | 非対応 |
| PoE給電 | PoE+ class4 | 非対応 |
| ACアダプタ入力端子 | 同軸電源ソケット (2.5mm / 5.5mm)
※本体付属のACアダプタをご使用ください |
| 環境条件 | 保存温度 | -35℃ ～ +60℃ |
| 動作温度 | +5℃ ～ +40℃ |
| 仕様温度 | +23℃ ±5℃ |
| 保存湿度 | 20% ～ 90% (結露なきこと) |
| 動作湿度 | 20% ～ 80% (結露なきこと) |
| 外形・質量 | 外形寸法 [W × H × D](約)※コネクタ除く | 26cm × 5cm × 27.5cm | 26cm × 5cm × 27cm |
| 質量 [重さ](約) | 2.2kg | 1.9kg |
| 標準付属品 | ・Bode Analyzer Suite
インストーラ (DVD)
・クイックスタートガイド
・ACアダプタ
・USBケーブル
・Test objects
・N-BNCケーブル(3本)
・N-Nケーブル(2本)
・N-BNCアダプタ(2個)
・BNCアダプタ(T)
・Nアダプタ
(Straight, Short, Load50Ω) | ・Bode Analyzer Suite
インストーラ (DVD)
・クイックスタートガイド
・ACアダプタ
・USBケーブル
・Test objects
・BNCケーブル(4本)
・BNCアダプタ
(Straight、T、Short、
Load50Ω) |
※インピーダンスの確度確認は、値の明確な抵抗等と比較して行ってください。
PCソフトウェア動作環境
| 項目 | 仕様 |
|---|
| プロセッサ | Intel Core-i Dual-Core (または同等のもの) |
| メモリ (RAM) | 2GB 必要 4GB 推奨 |
| グラフィック解像度 | Super VGA (1024 × 768) 以上の解像度を推奨 |
| グラフィックカード | Direct2D をサポートする Direct X 11 対応カード |
| USB インタフェース | USB 2.0 以降 |
| オペレーティングシステム | Microsoft Windows 10 Pro , 11 |
| ソフト | Bode 100 Revision 2 には Bode Analyzer Suite 3.00 以降が必要です
Bode 500 には Bode Analyzer Suite 3.50 以降が必要です |
| 品名 | 型名 | 価格 | 備考 |
|---|
インピーダンス
&
ベクトルネットワークアナライザ | Bode 500 | お問い合わせください。 | 1 Hz ～ 450 MHz |
Bode 100
(オーダーNo.：P0005755) | 1GHz・4chモデル |
【オプション】
| 品名 | 型名 | 価格 | 備考 |
|---|
| インピーダンスフィクスチャ リードタイプ | B-WIC
(オーダーNo.：P0005760) | お問い合わせください。 | |
| インピーダンスフィクスチャ チップタイプ | B-SMC
(オーダーNo.：P0005759) | お問い合わせください。 | |
| ワイドバンドインジェクショントランスフォーマー | B-WIT 100
(オーダーNo.：P0005758) | お問い合わせください。 | 制御ループやスイッチング電源などの電子回路に測定信号を印加
BNC 4mmバナナアダプタ付属 |
| 低周波インジェクショントランスフォーマー | B-LFT 100
(オーダーNo.：P0005773) | お問い合わせください。 |
| パワーアンプ | B-AMP12
(オーダーNo.：P0005772) | お問い合わせください。 | Bode 100用
増幅率は12 dB（または4倍）
入力インピーダンスおよび
出力インピーダンスは50 Ω
電源アダプタ付属 |
| コモンモードチョーク | B-LCM
(オーダーNo.：P0005778) | お問い合わせください。 | Bode 100用
シャントスルー測定におけるグランドループ誤差低減用 |
| class1カード用テストフィクチャ | B-RFID-A
(オーダーNo.：P0005774) |
お問い合わせください。 | 非接触共振周波数とISO14443-1:2008に準拠したRFID/NFCクラス1スマートカードのQファクター測定用
付属品：Class 1サンプルカード |
| class3カード用テストフィクチャ | B-RFID-B
(オーダーNo.：P0005775) | お問い合わせください。 | 非接触共振周波数とISO14443-1:2008に準拠したRFID/NFCクラス3スマートカードのQファクター測定用
付属品：Class 1？サンプルカード |
| class6カード用テストフィクチャ | B-RFID-C
(オーダーNo.：P0005776) | お問い合わせください。 | 非接触共振周波数とISO14443-1:2008に準拠したRFID/NFCクラス6スマートカードの
Qファクター測定用
付属品：Class 1？サンプルカード |
| テストフィクチャ | B-RFID
(オーダーNo.：P0005777) | お問い合わせください。 | B-RFID-A+B+Cのフィクスチャキット |
| 10：1パッシブプローブ | PML 111O
(オーダーNo.：B1666600) | お問い合わせください。 | Bode 100専用
入力インピーダンス1 MΩ |
| キャリングケース | Bode 100 Carrying Case
(オーダーNo.：E1399000) | お問い合わせください。 | Bode 100専用 |
| ISO9001の校正と検査書類 (英文) | ISO 9001
Calibration and Inspection
(オーダーNo.：P0005784) | お問い合わせください。 | 生産工場出荷時の校正、検査
校正項目：ゲイン、フェーズ |
