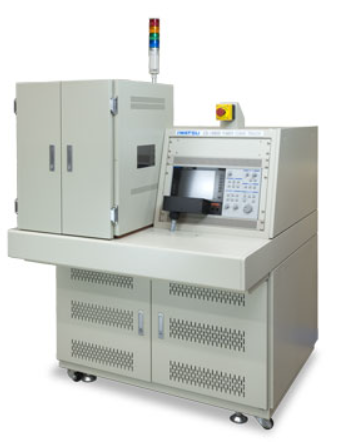

パワーカーブトレーサ CS-10000シリーズ

パワーデバイスの特性測定に最適　超高電圧・大電流に対応

ラインアップ

CS-10400
最大ピーク電圧：10kV(+DCのみ)
最大ピーク電流：4,000A
CS-10800
最大ピーク電圧：10kV(+DCのみ)
最大ピーク電流：8,000A
CS-12800
最大ピーク電圧：12kV(+DCのみ)
最大ピーク電流：8,000A
CS-15800
最大ピーク電圧：15kV(+DCのみ)
最大ピーク電流：8,000A

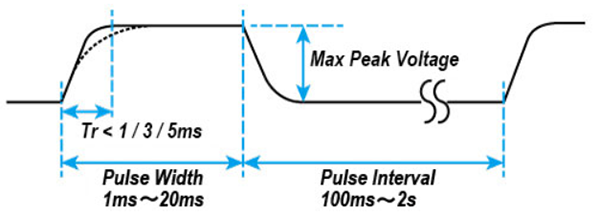

パルスユニットオプション

発熱による特性の変化や破壊を防ぐためのオプションです。
立ち上がり時間は3段階の切換、パルス幅は1ms～20ms、インターバル時間は100ms～2sの設定が可能です。

本オプションはカーブトレーサ内部に追加しますので、本体と同時にご注文いただくか、本体を既にお使いの場合は弊社工場に本体を引き取らせていただきます。

コレクタサプライHVモード仕様

モデル	CS-10000シリーズ共通
モード/極性	全波整流/ + – 、DC/ + – 、LEAKAGE/ + – 、AC
最大ピーク電圧	3kV	300V	30V
最大ピーク電流 (最大ピークパルス電流*)	75mA (150mA*)	750mA (1.5A*)	7.5A (15A*)
最大ピーク電力	120mW / 1.2W / 120W / 390W (最大ピーク電圧3kV使用時は設定不可)

発生可能な最大瞬時電流値 (測定する対象や条件によって変化) 測定は最大ピーク電流値以下でお願いします。

コレクタサプライUHVモード仕様

モデル	CS-10400/10800	CS-12800	CS-15800
モード/極性	DC / +
最大ピーク電圧	10kV	12kV	15kV
最大ピーク電流	400mA	266mA	266mA
最大ピーク電力	40W / 400W / 4kW	32W / 320W / 3.2kW	40W / 400W / 4kW

コレクタサプライUHCモード仕様

モデル	CS-10400			CS-10800 / 12800 / 15800
モード/極性	Pulse/ + –
最大ピーク電圧	60V			40V	60V
最大ピーク電流	4,000A	400A	40A	8,000A	4,000A	400A	40A
最大ピーク電力	60kW	6kW	600W	80kW	60kW	6kW	600W
パルス幅	50µs～900µs、50µs～1,200µs(8,000A時) (10µs分解能)
測定ポイント	測定ポイントの指定が可能(10µs分解能)
垂直軸レンジ	100mA～1,000A/div

共通仕様

項目			仕様
ループ補正	ハードウェア		コレクタサプライとグランド間の浮遊容量を補正
ループ補正	ソフトウェア		ソフトウェアの細線化処理で擬似的にループ処理
ステップ・ジェネレータ	オフセット	設定範囲	STEP AMPLITUDE設定の-10倍～+10倍
	オフセット	分解能	STEP AMPLITUDE設定の1%
	電流モード	振幅レンジ	1ステップあたり50nA～200mA、21ステップ1-2-5切換
		最大電流	2A
		最大電圧	10V以上
	電圧モード	振幅レンジ	1ステップあたり50mV～2V、6ステップ1-2-5切換
		最大電流	500mA～(～8V)、200mA～(～15V)、10mA～(～40V)
		最大電圧	±40V
	ステップ・レート		50Hzまたは60Hzの2倍(ACモード時は1倍)、HCモード時はパルス間隔
	パルス・ステップ	パルス幅	50µs～400µs(10µsステップ) HCモード時はコレクタサプライのパルスに対して前後100µs広いパルス幅
	ステップ数		0～20ステップ
AUX出力	レンジ		OFF、-40V～+40V(100mVステップで可変)
測定モード			REPEAT、STOP/SINGLE、SWEEP
垂直軸 (フルスケール10div)	コレクタ電流	レンジ	HVモード：1µA/div～2A/div、20ステップ1-2-5切換(HCモードは別掲)
	コレクタ電流	確度	リードアウトの2%+0.05×VERT/div に以下の最大ピーク電圧別のループ補正誤差を加算 0.5µA(30V)、1µA(300V)、6µA(3kV)、12µA(5kV) 30V、300V、3kV最大ピーク電圧の10%以上、5kVは30%以上で規定
	エミッタ電流 (LEAKAGE)	レンジ	1nA/div～2mA/div、20ステップ1-2-5切換 (コレクタ・サプライのモードはLEAKAGE)
	エミッタ電流 (LEAKAGE)	確度	リードアウトの2%+0.05×VERT/div+1nA以下
水平 (フルスケール10div)	コレクタ電圧	レンジ	HCモード：50mV/div～5V/div、7ステップ1-2-5切換(HVモードは別掲)
	コレクタ電圧	確度	リードアウトの2%+0.05×HORIZ/div以下
	ベース/ エミッタ電圧	レンジ	50mV/div～5V/div、7ステップ1-2-5切換
	ベース/ エミッタ電圧	確度	リードアウトの2%+0.05×HORIZ/div以下
表示	ディスプレイ		8.4インチTFT液晶
	データ数		1,000ポイント/トレース(AC、全波整流) 20～1,000ポイント/トレース(SWEEPモード)
	トレース表示		点間補間表示、ドット表示
	アベレージ		OFF、2～255回
	パーシスタンス		OFF、SHORT、LONG、無限長
	内部波形保存(REF)		4画面
カーソル測定	DOT		Vert、Horiz、βまたはgm
	fLINE		Vert、Horiz、1/grad, intercept
	FREE		Vert、Horiz、βまたはgm
	WINDOW		WINDOWエリアのVert、Horiz、β またはgm
データ保存/読み出し	内部メモリ		セットアップ：256個、REF：4画面
データ保存/読み出し	外部メモリ		USB1.1：セットアップ、波形、画面ハードコピー(BMP、TIFF、PNG)
リモート			LAN接続によるリモート (10BASE-T/100BASE-TX：1ポート搭載)
電源			AC200V単相50/60Hz、動作時最大電力：10kVA
外形寸法(mm)、質量			約1,110W × 1,216H × 1,150D(突起部・付属品を除く)、約370kg(付属品を除く)
