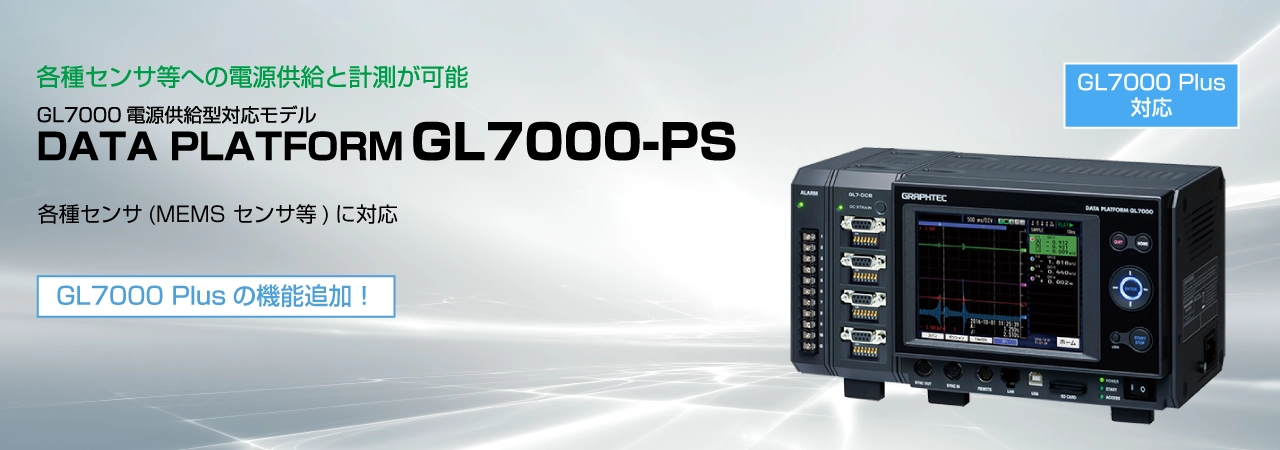

GL7000電源供給型対応モデル DATA PLATFORM GL7000-PS

各種センサ等への電源供給と計測が可能 GL7000-PS

センサ接続例 (共和電業社製センサ)

GL7000-PSの設定

入力設定を
電源供給型に設定

電源電圧を設定

アナログ信号出力を
物理量変換

＜センサの試験成績書例＞
校正係数：23.757m/s2/V
センサからの出力圧0～1Vを0 ～ 23.757m/s2の加速度に変換

GL-Connectionとの接続について
GL7000-PSの専用機能については、GL-Connectionで制御する事はできません。GL7000-PSで収録したデータは、GL-Connectionで再生表示する事ができます。

配線

DSUBコネクタ番号	表示記号	コネクタ内容	DSUB-NDIS変換ケーブル	DSUBネジ端子変換コネクタ
①	Ｂ－	Excitation voltage (-)	C	1
②	ＩＮ－	Input signal (-)	B	2
③	Ｓ＋	Sense (+)	未使用	3
④	Ｔ－	TEDS (-)	G	4
⑤	Ｒ＋	Shunt resistance	未使用	5
⑥	Ｓ－	Sense (-)	未使用	6
⑦	ＩＮ＋	Input signal (+)	D	7
⑧	B ＋	Excitation voltage (+)	A	8
⑨	Ｔ＋	TEDS (+)	F	9
コネクタシャーシ	－	Shield	E	FG

GL7000-PS + 表示ユニット (GL7-DISP) + ひずみユニット (GL7-DCB) 時

項目		仕様
サンプリング間隔		100kS/s(10μs)～1h
測定レンジ		1・2・5・10・20・50・100・200・500mV・1・2・5V ※1
入力抵抗		10MΩ ± 5%以上
測定精度・電源投入後30分以上・フィルタLine ・GND設置・ゼロ点調整実施後		± （0.2% of F.S. ＋10μV）
周波数応答		DC～20KHz
センサ電源	電圧	DC1・2・2.5・5・10V
	精度	±0.2%
	出力電流	最大10mA
温度係数	利得	±0.02% of F.S. / ℃
温度係数	ゼロ	1～10mVレンジ : 0.1% of F.S. / ℃ 20ｍVレンジ : 0.02% of F.S. / ℃
最大入力電圧		入力端子(＋) / 入力端子(－)間 : 10Vp-p
		入力端子(－) / 入力端子(－)間 : 10Vp-p
		入力端子(－) / GND : 60Vp-p
コモンモード除去比		80dB以上(50 / 60Hz 信号源300Ω以下)
ノイズ		1～10mV : 50μV 20mV～5V : 48dB以上(+/-ショートにて)
フィルタ		L.P.F : OFF・Line(1.5Hz)・3・6・10・30・50・60・100・300・500Hz、1・3・5・10kHz at －30dB/oct
フィルタ		A.A.F：OFF、ON(アンチエリアジングフィルタ)

GL7000-PSは、ひずみユニット(GL7-DCB)装着時にセンサへの電源供給が可能です。
基本仕様、機能は、GL7000と同じです。GL7000対応のアンプ、オプション類もご利用いただけます。
各種仕様詳細については、GL7000の仕様をご参照ください。

センサ出力が5V以上の場合は、他のアンプユニットで対応可能です。(GL7-M、GL7-V、GL7-HSV)

価格

品名	型名	価格	備考
GL7000電源供給型本体	GL7000-PS	198,000円 (税込) ※販売終了	表示ユニット(GL7-DISP)とひずみユニット(GL7-DCB)が別途必要です。
表示ユニット	GL7-DISP	99,000円 (税込) ※在庫限りで販売終了	傾斜台、モニタ接続ケーブル付
ひずみユニット	GL7-DCB	231,000円 (税込) ※在庫限りで販売終了	【付属品】 DSUB 9ピン(オス)コネクタ×4個、 DSUB-NDIS変換ケーブル (B-561)×1本 ※1
DSUB-ネジ端子変換コネクタ	B-560A	8,800円 (税込) ※在庫限りで販売終了	GL7-DCB用
DSUB-NDIS変換ケーブル	B-561	8,800円 (税込) ※在庫限りで販売終了	GL7-DCB用

日本国内のみ付属されます。追加で必要な場合、別途ご購入ください。

GLシリーズ統合波形ビューア「GL-Connection」

「GL-Connection」は、GL7000 Plus・GL2000・GL980・GL860・GL260に標準付属し、GL7000 Plusとの接続のほか、LANやUSBで接続されたGL2000・GL980・GL860・GL840・GL260・GL240・GLT400・GL900・GL820・GL220の収録データも管理できるGLシリーズ統合波形ビューアです。

対応機種

GL7000 Plus / GL2000 / GL980
GL860 / GL840 / GL260 / GL240
GLT400 / GL900 /GL820/ GL220

多彩な波形表示

GL-Connectionは様々な波形表示に見やすく対応しています。

マルチウィンドウ・タブ機能で効率的な画面管理を

マルチウィンドウ機能

最大20台(2000ch)のGLシリーズをPC画面で効率よく管理するために、GL-Connectionはマルチウィンドウ機能に対応しています。最大4画面まで画面を分割し、波形を表示する事ができます。

GLシリーズをLANもしくはUSBでPCへ接続すると、「収録」「フリーランニング」「GLシリーズに保存された波形データの再生」「PCに保存された波形データの再生」など、様々な情報を管理することができます。

タブ機能

マルチウィンドウで表示できる画面を、さらにタブで区切り、指定した波形を表示する事が可能です。表示できる対象はGLシリーズ本体、個別アンプ、指定したチャネルなど詳細に設定ができ、直感的に画面上で見やすいように管理することができます。

タブ全体のコピー

チャネルを個別コピー

タブの移動

タブカーソル同期

リモートロック解除機能

GLシリーズ統合アプリケーションソフトウェア

GL-ConnectionはGL7000 Plus以外のGLシリーズも、LAN / USB接続することで利用可能なGLシリーズ統合アプリケーションソフトウェアです。GL7000 Plus接続時はFFT機能を搭載した専用ソフトウェアとして本体制御・データ収録が活用可能です。
GL2000・GL980・GL860・GL840・GL260・GL240・GLT400接続時は波形ビューア機能を主体としたソフトウェアになり、データ互換性もあります。

複数台接続と収録データの結合機能

GL-Connectionは複数台のGL7000 Plusや他GLシリーズを簡単に管理することができます。また、多数の収録データを、同一時間上で確認できるようデータ結合をすることが可能なため、ファイルを開くだけで全体の状況をすぐに把握可能です。

スクロールできます

接続方法	機種	機種混在	スタート/ストップ	データ結合
1.複数台接続	GL7000 Plus GL2000 GL980 GL860 GL840 GL260 GL240 GLT400	可能	各本体ごとに操作	収録後
2.リンク接続(同時)	GL7000 Plus GL2000 GL980 GL860 GL840 GL260 GL240 GLT400	可能	1回の操作で順次接続 ※タイミングは保証されません。	収録停止時収録後
3.リンク接続(同期) ※使用には同期ケーブルが必要	GL7000 Plus	不可	1回の操作で完全同期	収録停止時収録後
4.混合接続(1～3混在)	GL7000 Plus GL2000 GL980 GL860 GL840 GL260 GL240 GLT400	1～3の接続方法に依存する。 ※同期は3.リンク接続(同期)でのGL7000のみ

データ結合の流れ

結合ファイルが100ユニット、または100ch (アナログch+ロジックch)を超えた場合は作成できません。
サンプリング間隔が違うファイルの結合をする場合は、一番速いファイルを基準に結合します。
データ結合し保存したファイルはすべてGL7000 Plus形式のフォーマットに変換されます。

主な機能比較

スクロールできます

項目			内容
GL-Connection (Ver.2.0以降) ※GL260対応：Ver.2.60 ※GL860対応：Ver.2.70 ※GLT400対応：Ver.2.50	接続	対応機種	GL7000 Plus GL2000 GL980 GL860 GL840（本体Ver.1.21以降） GL260 GL240（本体Ver.1.21以降） GLT400 GL900-4 / GL900-8（本体Ver.3.01以降） GL820（本体Ver.1.08以降） GL220（本体Ver.1.06以降）
		接続台数	20
		最大ch数	2000
		USB/LAN 混在接続	可
	表示	画面分割	4画面
	表示	グループ機能	最大20グループ
GL980_2000-APS	接続	対応機種	GL2000 / GL980
		接続台数	1
		最大ch数	4 or 8
		USB/LAN 混在接続	不可
	表示	画面分割	1画面
	表示	グループ機能	なし
GL100_GL240_GL840-APS	接続	対応機種	GL840 / GL240 / GL820 / GL220 / GL100
		接続台数	10
		最大ch数	1000
		USB/LAN 混在接続	可
	表示	画面分割	1画面
	表示	グループ機能	最大4グループ
GL28-APS	接続	対応機種	GL860 / GL840 / GL260 / GL240
		接続台数	10
		最大ch数	1000
		USB/LAN 混在接続	可
	表示	画面分割	1画面
	表示	グループ機能	最大4グループ
GL220_820-APS	接続	対応機種	GL820 / GL800 / GL220 / GL200A
		接続台数	10
		最大ch数	500
		USB/LAN 混在接続	不可
	表示	画面分割	1画面
	表示	グループ機能	最大4グループ
GL900-APS	接続	対応機種	GL900-4 / GL900-8
		接続台数	1
		最大ch数	4 or 8
		USB/LAN 混在接続	不可
	表示	画面分割	1画面
	表示	グループ機能	なし

対応機種と接続条件

スクロールできます

対応機種	USB接続	LAN接続	無線LAN	接続制限
GL7000 Plus	◯	◯	-	優先1：GLシリーズ最大20台まで優先2：2000chまで
GL2000 / GL980	◯	◯	-
GL860	◯	◯	◯ ^※
GL840	◯	◯	◯ ^※
GL260	◯	-	◯ ^※
GL240	◯	-	◯ ^※
GLT400	◯	◯	◯ ^※
GL900	◯	◯	-
GL820	◯	◯	-
GL220	◯	-	-

GL無線LANユニット (B-568)が別途必要です。

サンプリングの制限

接続しているユニットや収録チャネル数、収録先などで、最速サンプリングが制限されます。
下記の制限内でも、複数台の接続などを行った場合、特にLAN接続では、通信遅延のために通信が間に合わない場合があります。その場合はサンプリングの速度を落としてください。GL機器本体の制限についての詳細はCD-ROM内の本体取扱説明書を参照してください。

GL7000 Plus

スクロールできます

名称	説明
ユニットによる制限 (GL機器側の制限)	電圧ユニット	1ms
	電圧/温度ユニット	10ms
	高速電圧ユニット/高電圧ユニット	1μs
	ひずみユニット/加速度ユニット	10μs
	ロジック/パルスユニット	ロジック：1μs、パルス：100μs
収録先による制限 (GL機器側の制限)	内蔵RAM	1ms
	内蔵フラッシュ	1ms
	SDカード	1ms
	SSDユニット	1～2ユニット：1μs ※パルスは8chまで 3～4ユニット：2μs ※パルスは16chまで 5ユニット以上：5μs
本体収録形式による制限 (GL機器側の制限)	GBD(バイナリ)	1μs
本体収録形式による制限 (GL機器側の制限)	CSV(テキスト)	10ms
リング収録による制限 (GL機器側の制限)	100ms ※本アプリケーションではGL機器の演算機能を使用することができません。また本アプリケーションにも演算機能はありません。
通信による制限 (アプリケーション側の制限)	通信量によりPC収録のサンプリング設定目安があります。 ※LAN接続など既存のネットワークに接続する場合は、下記の制限内でも通信が間に合わない場合があります。その場合は、USB接続にするか、サンプリングを遅く設定してください。
	USB接続	GBD（バイナリ）形式	1ms/5Unit
	USB接続	CSV（テキスト）形式	1ms/5Unit
	LAN接続	GBD（バイナリ）形式	1ms/5Unit
	LAN接続	CSV（テキスト）形式	1ms/5Unit

GL860、GL840、GL260、GL240、GLT400、GL820、GL220

スクロールできます

名称	説明
アンプによる制限 (GL機器側の制限)	有効ch数	最速サンプリング
	1	10ms
	2	20ms
	3～5	50ms
	6～10	100ms
	11～20	200ms
	21～50	500ms
	51～100	1s
	101～200	2s
	※GS / WLセンサのch数は含まれません
本体収録形式による制限 (GL機器側の制限)	GBD（バイナリ）	10ms～
本体収録形式による制限 (GL機器側の制限)	CSV（テキスト）	100ms～ (※GL860、GL840、GL260、GL240は10ms～)

GL2000、GL980

スクロールできます

名称	説明
収録先による制限 (GL機器側の制限)	内蔵RAM	1µs
	内蔵フラッシュ	1ms
	USBメモリ	1ms
本体収録形式による制限 (GL機器側の制限)	GBD（バイナリ）	1ms～
本体収録形式による制限 (GL機器側の制限)	CSV（テキスト）	1ms～

GL900

スクロールできます

名称	説明
収録先による制限 (GL機器側の制限)	内蔵RAM	10us
	内蔵フラッシュ	1ms
	USBメモリ	1ms
本体収録形式による制限 (GL機器側の制限)	GBD（バイナリ）	1ms～
本体収録形式による制限 (GL機器側の制限)	CSV（テキスト）	10ms～

基本仕様

スクロールできます

項目	内容
対応OS	Windows 11 ^※1 ※OSメーカのサポートが終了しているOSにつきましては、弊社でのサポートも対象外となります。
機能	本体制御、リアルタイムデータ収録、コンバート、データ再生
接続台数(ch)	最大20台 GL7000のみの場合 : 最大1120ch GLシリーズ混在の場合 : 最大2000ch
表示内容	アナログ波形、デジタル値
表示モード	Y-T表示(デジタル値表示)、X-Y表示(リアルタイム・再生)、FFT表示、カーソル情報、収録情報表示、アラーム情報表示、アンプ設定一覧表示(※GL7000接続時のみ) 　表示内容 : CH番号、線色、アノテーション、入力、レンジ、フィルタ、単位、スパン、スケーリング　機能 : CSV出力、詳細設定へのリンク
ファイル操作	変換機能（カーソル間、全データ）、全データをCSV形式変換、ファイル連結
メール送信機能	アラーム発生時にEメールを自動送信できます。セキュアメール送信可能（Gmail、Yahooメール等）
統計・履歴表示	収録中の最大、最小、平均、ピークや、再生カーソル間の最大、最小、平均、ピーク、RMSが表示できます。
リモートロック解除	ソフトウェアの制御下にある場合でもGL7000 Plusとの通信を一時的に停止し、GL7000 Plusの設定や収録制御を本体画面にて可能
画面ロック機能	操作のロック(任意パスワード設定機能付き)
PC収録 On/Off機能	PC側の収録をせずに、本体の制御のみを行う機能
アンプ設定一覧表示	1台に装着されている複数のアンプユニットのアンプ設定情報を一覧表示、設定条件をCSVデータで保存できます。
チェックサム機能 ^※2	収録データに対し、ファイルの整合性を確認する簡易的なチェック機能です。第三者などによりファイルの中身が変更された場合、チェックサム確認を行うとチェックサムが不一致となり、ファイルが改竄されたことがわかります。チェックサム機能では、収録ファイルにチェックサムを付与します。
検索機能	レベル検索や、アラーム検索、時間移動（データの先頭、中心、最後、トリガ点、指定時刻、指示時間、指定点数）ができます。

GL7000本体ファームウェア Ver.1.02以上
対応機種：GL860・GL840・GL260・GL240 (ファームウェア Ver.1.43以降)
