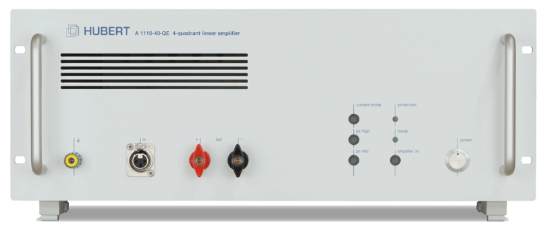

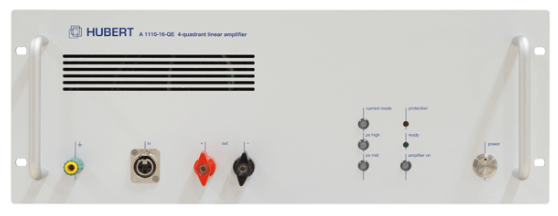

高速バイポーラ電源（パワーアンプ） A1110シリーズ
4象限出力の広帯域・高出力バイポーラ電源 A1110シリーズ
A1110シリーズは、高電圧200Vp-p・高速信号200kHz・80Ap-pで出力(40-QE-100モデル)、直列・並列動作で、高電圧・大電流に拡張可能です。
抜け防止機能付きのUSB(標準装備)・LAN(オプション)に加え、優れた安全機能を搭載しています。
小型・軽量の省スペース設計で、ラックマウント(3U・4U)も可能です。
- パワーバンド：DC～200kHz
- 最大出力電圧：±100V peak
- 最大出力電流：±40A peak
- シリアル・パラレル接続可能
高電圧出力

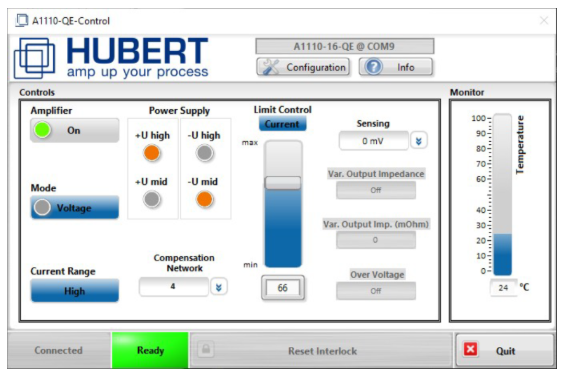

大電流出力(±150A peak) - フルリモートコントロール機能
- USBインタフェース標準装備
【データシート】
【アプリケーション例】
- EMC試験
- モータ・コイル・インダクタの駆動
- ピエゾ(圧電素子)の駆動
- 磁界発生(ヘルツホルムコイル)
- レーザ・プラズマ技術
商品概要
広帯域・高電圧・大電流
単体ユニットで、高速高電圧200kHz、200Vp-p、80Ap-pの
出力が可能です。(40-QE-100モデル)
直列・並列動作
本体を直並列で複数台接続することで高電圧、大電流に対応できます。専用の直並列接続ユニットを取り揃えております。

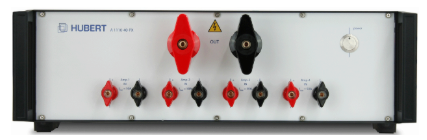

▲パラレル接続ユニット

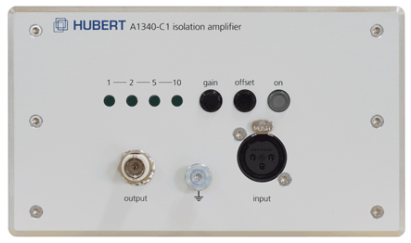

▲アイソレーションアンプ
小型・軽量
電圧・電流モニター

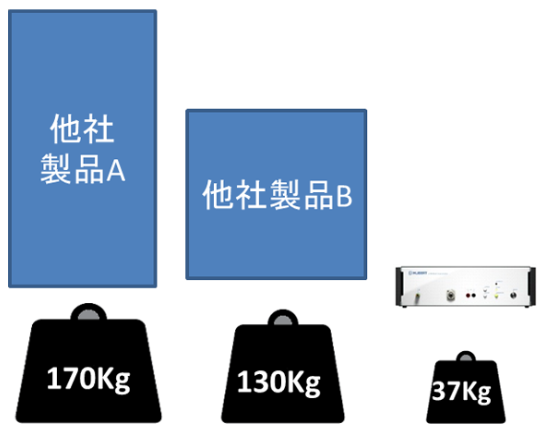

40Aモデルで重量37㎏・高さ177㎜の省スペース設計。
同スペックの他社製品と比較して、置き場所を選びません。
出力電圧・電流をオシロスコープなどで確認可能です。
電圧・電流プローブ等が必要ありません。
CNボード
フィードバックセンサ(オプション)
電流制御モード時に、目的のアプリケーションに応じて電流制御に必要なRCネットワーク補償回路をデフォルト4種・追加2種・試験用1種の7つから選択できます。
アプリケーションに適したネットワークが見つからない場合は、特注で対応可能です。

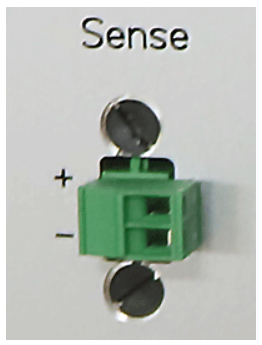

電圧制御モード時にフィードバック用の電圧センサにKELVINセンスから選択可能です。
また、電流センサもシャント抵抗(標準装備)から高精度のカレントトランス(オプション)もご用意しております。
安全機構

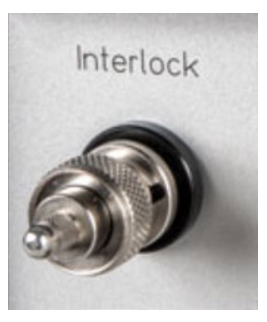

機内温度の監視、BNCタイプのインターロック搭載、出力電流のリミット設定などの安全機能の搭載により、被測定物および本製品の損傷のリスクを低減します。
オプションで、過電圧保護機能や抜け防止機能付きのLANインターフェースを追加できます。
複数台接続例
| モデル | 接続段数 | 最大出力 電圧 (V peak) | 最大出力 電流 (A peak) | スルーレート (V/μs) | 最大ピークパルス電流最大出力 (A peak) | |
|---|---|---|---|---|---|---|
| パラレル | シリアル | |||||
| A1110-05-X | 2 | 75 | 21 | 80 | 50 | |
| A1110-05-X | 3 | 75 | 30 | 80 | 75 | |
| A1110-05-X | 4 | 75 | 40 | 80 | 100 | |
| A1110-05-X | 2 | 150 | 10 | 160 | 27 | |
| A1110-05-X | 2 | 150 | 10 | 160 | 27 | |
| A1110-05-X | 3 | 225 | 10 | 240 | 27 | |
| A1110-05-X | 2 | 2 | 150 | 21 | 160 | 50 |
| A1110-16-E | 2 | 75 | 55 | 80 | 105 | |
| A1110-16-E | 3 | 75 | 55 | 80 | 105 | |
| A1110-16-E | 4 | 75 | 105 | 80 | 200 | |
| A1110-16-E | 2 | 150 | 26 | 160 | 55 | |
| A1110-16-E | 3 | 225 | 26 | 240 | 55 | |
| A1110-16-E | 2 | 2 | 150 | 55 | 160 | 105 |
| A1110-40-QE-100 | 2 | 100 | 76 | 80 | 152 | |
| A1110-40-QE-100 | 3 | 100 | 114 | 80 | 225 | |
| A1110-40-QE-100 | 4 | 100 | 152 | 80 | 300 | |
| A1110-40-QE-100 | 2 | 200 | 40 | 160 | 80 | |
| A1110-40-QE-100 | 3 | 200 | 40 | 240 | 80 | |
| A1110-40-QE-100 | 2 | 2 | 200 | 76 | 160 | 152 |
