高電圧差動プローブ BumbleBee シリーズ（PMK社製）
0Vを基準としない測定に対応。インバータのスイッチングデバイスの実動作波形の測定に最適
(広帯域・高CMRR特性)
BumbleBeeは最大500MHz,2kV差動入力（1kV同相入力）対応の差動プローブです。IGBT等のパワーデバイスを使用したモータードライバ、スイッチング電源、インバータ、コンバータ等の信号測定に最適です。
入力（+、－）及び出力にオーバーロードインジケータを備え、4段階のアッテネータとオフセット機能により最適な測定が可能です。
- 広帯域 500MHz
- 2kV対応
- 高CMRR
- 4種アッテネーション
[50:1, 100:1, 250:1, 500:1 (±2000Vモデルの場合)] - 50Ω入力を備えたあらゆる測定器に使用可能

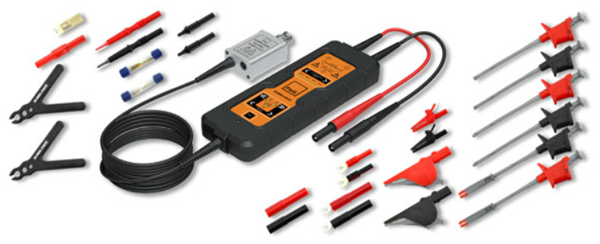

BumbleBee（バンブルビー）本体とアクセサリ
プローブチップアダプタ
2-Footerを用いて保持
オプションのツインホルダーと
3Dポジショナー を用いて保持した例
プローブチップアダプタを用いて基板に直接半田付けされたピン をプロービングすることによって波形の乱れを抑えられます。
【電源ユニット／プローブ･コントロール･ボックス（別売)】
本体を使用する際には、必ず電源ユニット／プローブ･コントロール･ボックスが必要です。
本体への電源供給とUSBまたはオプションのEthernetを介して本体をコントロールします。コントロールソフトはプローブ･コントロール･ボックスにUSBメモリで同梱しています。

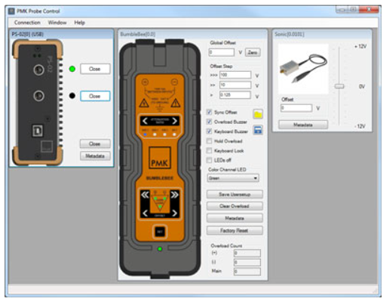

プローブ･コントロール･ボックス付属ソフトウェアの画面
仕様
各電気的仕様*1は（*）で注釈が無い限り平均の値です。
| ±2000V Bumblebee 880-102-501 (2 m) 880-106-501 (6 m) 880-107-501 (7 m) | ±1000V Bumblebee 880-132-501 (2 m) 880-137-501 (7 m) | ±400V Bumblebee 880-122-501 (2 m) 880-127-501 (7 m) | ±200V Bumblebee 880-112-501 (2 m) 880-117-501 (7 m) | ||
|---|---|---|---|---|---|
| 減衰量*(< ± 1%保証) | 500:1, 250:1, 100:1, 50:1 | 250:1, 125:1, 50:1, 25:1 | 100:1, 50:1, 20:1, 10:1 | 50:1, 25:1, 10:1, 5:1 | |
| 帯域幅*（-3dB）小信号 （保証値） | 250:1, 500:1: 400MHz 50:1, 100:1: 400MHz | 250:1, 125:1: 500MHz 50:1, 25:1: 400MHz | 100:1, 50:1: 500MHz 20:1, 10:1: 400MHz | 50:1, 25:1: 500MHz 10:1, 5:1: 400MHz | |
| 立ち上がり時間（10%-90%） 小信号 | 250:1, 500:1: 0.9ns 50:1, 100:1: 1.0ns | 250:1, 125:1: 0.8ns 50:1, 25:1: 0.95ns | 100:1, 50:1: 0.8ns 20:1, 10:1: 0.95ns | 50:1, 25:1: 0.8ns 10:1, 5:1: 0.95ns | |
| 最大定格入力電圧子※2 | 被測定カテゴリ | 2000 Vref.（実効値） 6000V（過渡過電圧） | 1000 Vref. 1000V（過渡過電圧） | 400 Vref. 1000V（過渡過電圧） | 200 Vref. 1000V（過渡過電圧） |
| CAT範囲 | 1000V CATⅢ | 300V CATⅢ | 150V CATⅡ | 150V CATⅡ | |
| 汚染度 | 2 | ||||
| 最大差動入力電圧 （DC+AC Peak） | 500:1 ±2000V 250:1 ±1000V 100:1 ±400V 50:1 ±200V | 250:1 ±1000V 125:1 ±500V 50:1 ±200V 25:1 ±100V | 100:1 ±400V 50:1 ±200V 20:1 ±80V 10:1 ±40V | 50:1 ±200V 25:1 ±100V 10:1 ±40V 5:1 ±20V | |
| 同相入力電圧 | ±2000V peak （1400Vrms） | ±1000V peak （700Vrms） | ±400V peak （280Vrms） | ±200V peak （140Vrms） | |
| DCゲイン確度※3 | 500:1, 250:1: ±0.35% 100:1, 50:1: ±0.7% | 250:1, 125:1: ±0.35% 50:1, 25:1: ±0.7% | 100:1, 50:1: ±0.35% 20:1, 10:1: ±0.7% | 50:1, 25:1: ±0.35% 10:1, 5:1: ±0.7% | |
| 遅延時間（±0.5ns） | 12ns(2m), 28ns(6m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) | |
| ノイズ（AC RMS）※4 | 500:1, 250:1: 75mV 100:1, 50:1: 55mV | 250:1, 125:1: 37mV 50:1, 25:1: 27mV | 100:1, 50:1: 14mV 20:1, 10:1: 11mV | 50:1, 25:1: 7mV 10:1, 5:1: 5mV | |
| 入力インピーダンス※5 | 各入力-GND間 | 5MΩ || 5pF | 2.5MΩ || 5pF | 1.125MΩ || 5pF | 500kΩ || 5pF |
| 差動入力インピーダンス | 10MΩ || 2.5pF | 5MΩ || 2.5pF | 2.25MΩ || 2.5pF | 1MΩ || 2.5pF | |
| 同相信号除去比（CMRR） | DC: 80dB 100kHz: 70dB 1MHz: 70dB 32MHz: 62dB 10MHz: 50dB 50MHz: 45dB 100MHz: 40dB 400MHz: 35dB | ||||
- 電源PS-02を使用した場合
- IEC61010-031により定義。詳細はマニュアルを参照してください。
- 入力電圧 >25%
- 入力に関連する。広帯域ノイズDC～30MHz
- 入力リードを含む。測定周波数1MHz。ケーブル線は平行
価格
628,000円～（税込み：690,800円〜）
詳細な価格はお問い合わせください。
オーダーインフォメーション
| 高電圧差動プローブ 本体 | 880-102-501 | BumbleBee ±2000V, 2mプローブケーブル |  （Bumblebee ±2000V） |
| 880-106-501 | BumbleBee ±2000V, 6mプローブケーブル | ||
| 880-107-501 | BumbleBee ±2000V, 7mプローブケーブル | ||
| 880-132-501) | BumbleBee ±1000V, 2mプローブケーブル | ||
| 880-137-501 | BumbleBee ±1000V, 7mプローブケーブル | ||
| 880-122-501 | BumbleBee ±400V, 2mプローブケーブル | ||
| 880-127-501 | BumbleBee ±400V, 7mプローブケーブル | ||
| 880-112-501 | BumbleBee ±200V, 2mプローブケーブル | ||
| 880-117-501 | BumbleBee ±200V, 7mプローブケーブル | ||
| 電源ユニット／ プローブ・コントロール・ボックス | 889-09V-PS2 | PS-02 2ch電源、リモートコントロール用USBインターフェイス付き 100 -240V AC / 50 – 60Hz |  (PS-03) |
| 889-09V-PS2-L | PS-02-L 2ch電源、リモートコントロール用LANおよびUSBインターフェイス付き 100 -240V AC / 50 – 60Hz | ||
| 889-09V-PS3 | PS-03 4ch電源、リモートコントロール用USBインターフェイス付き 100 -240V AC / 50 – 60Hz | ||
| 889-09V-PS3-L | PS-03 4ch電源、リモートコントロール用LANおよびUSBインターフェイス付き 100 -240V AC / 50 – 60Hz | ||
| 889-09V-AP01 | AP-01 バッテリーパック, 1チャンネル, リモートコントロール無し |

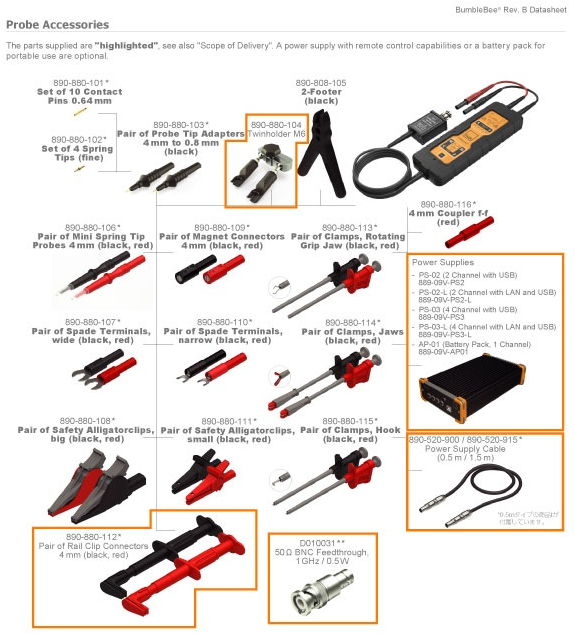

アクセサリ構成図
