高電圧用プローブ HV-P60A / HV-P30A
最大60kV、30kVの高電圧測定において波形品位が優れたプローブ（2種類）

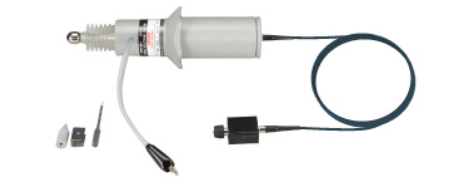

高電圧用プローブ HV-P60A
- DC60kV、単発パルス80kVまでの高電圧波形をオシロスコープで測定
- 周波数帯域DC～50MHzの広帯域
- シリコンゴム使用でメンテナンスフリー。安定した耐電圧を保証

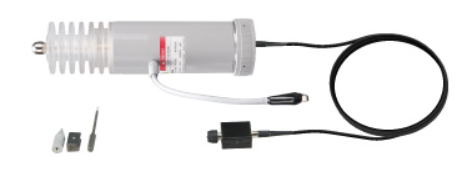

高電圧用プローブ HV-P30A
- DC30kV、単発パルス40kVまでの高電圧波形をオシロスコープで測定
- 周波数帯域DC～50MHzの広帯域
- シリコンゴム使用でメンテナンスフリー。
- 安定した耐電圧を保証
仕様
| HV-P60A | HV-P30A | ||
|---|---|---|---|
| 最大入力電圧 | DC:60kV、単発パルス:80kV （標準パルス波：波頭長=1μs／波尾長＝40μs） | DC:30kV、単発パルス:40kV （標準パルス波：波頭長=1μs／波尾長＝40μs） | |
| 周波数帯域 | DC～50MHz －3dB | ||
| 立上り時間 | 7ns以下 | ||
| 入力RC | R | 1000MΩ±5% | 100MΩ±5% |
| C | 5pF±2pF | 7pF以下 | |
| 減衰比 | 2000：1 ±5% | 1000：1 ±5% | |
| 波形歪み | ±5%（10℃～35℃） ※但し、リンギング、オーバーシュートを除く | ||
| ケーブル長 | 約4m | 約3m | |
| コネクタ形式 | BNC形 | ||
| 接続可能な オシロスコープの入力RC | R | 1MΩ | |
| C | 10pF～40pF | ||
| 大きさ | 外観図参照 | ||
| 使用温度・保存温度 | -10℃～50℃ | ||
| 質量 | プローブ本体:約2.0kg、全体:約3.2kg （付属品含む） | プローブ本体:約1.3kg、全体:約2.5kg （付属品含む） | |
| 付属品 | 出力ケーブル（マッチングボックス含む）、締付金具、先端チップ、アース リード、調整ドライバ、収納バッグ | ||
| オプション | 高圧プローブスタンド（受注生産品）SK-301 SK-301はHV-P60A／HV-P60／HV-P30A／HV-P30共用です。 プローブ受けを上下変更（HV-P60A／HV-P60／HV-P30A／HV-P30用）して取付けます。 | ||
【特性曲線】

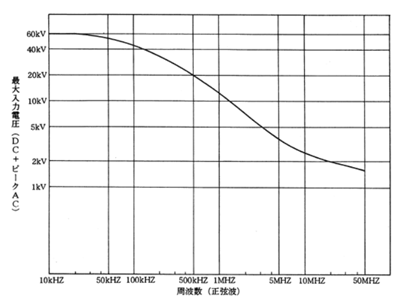

高電圧用プローブ HV-P60A 最大入力電圧と周波数（正弦波）
オシロスコープに接続して、高電圧波形を測定する受動プローブです。
周波数帯域はDC～50MHz、最大入力電圧はDC60kV、減衰比は2000：1の特性があります。

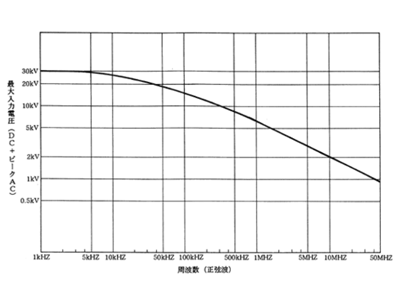

高電圧用プローブ HV-P30A 最大入力電圧と周波数（正弦波）
外観図

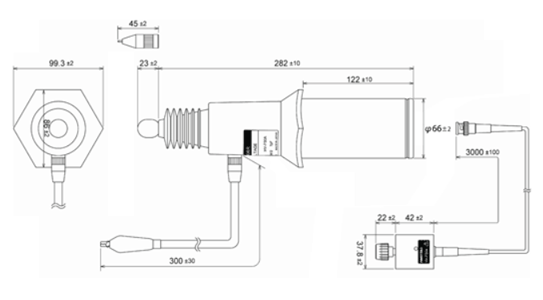

【HV-P60A】

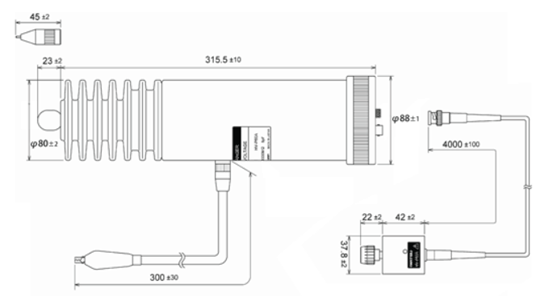

【HV-P30A】
価格
| 型名 | 標準価格 |
|---|---|
| HV-P60A | 670,000円(税込：737,000円) |
| HV-P30A | 470,000円(税込：517,000円) |
