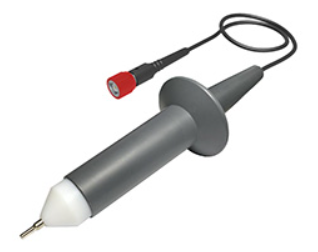

PHV4002 高電圧パッシブ・プローブ
汎用オシロスコープにも幅広く使用可能！ 高電圧20kV（DC+ACpk）プローブ（14種類）
- AC rms：14kV
- DC+AC pk：20kV
- Impulse pk：40kV
仕様
| HPHV4002-3 PHV4002-3-RO PHV4002-5 PHV4002-5-RO PHV4002-3-P PHV4002-3-P-RO | PHV4002-6 PHV4002-6-RO | PHV4002-8 PHV4002-8-RO | PHV4002-10 PHV4002-10-RO | PHV4002-12 PHV4002-12-RO | ||
|---|---|---|---|---|---|---|
| 減衰比 | 1000:1 | |||||
| 入力RC | R | 100MΩ | ||||
| C | 3pF | |||||
| 帯域〔MHz〕 | 100 | <100 | 50 | 10 | <10 | |
| 適合容量〔pF〕 | 10～25 | |||||
| ケーブル長 | 型式PHV4002-3の場合は3m 型式PHV4002-5の場合は5m | 6m | 8m | 10m | 12m | |
| 最大入力電圧 〔kV〕 | ACrms* | 14 | ||||
| VDC+pkAC | 20 | |||||
| Impulse Peak** | 40 | |||||
| 大きさ | 外観図参照 | |||||
・型式の「-RO」表記はReadOut（リードアウト）対応です。
・型式の「-P」表記は、持手ち部の無い組み込み用です（手持ち測定不可）
*AC50/60Hz正弦波の場合。
**基準周期の1/10以下のパルス波形の場合。

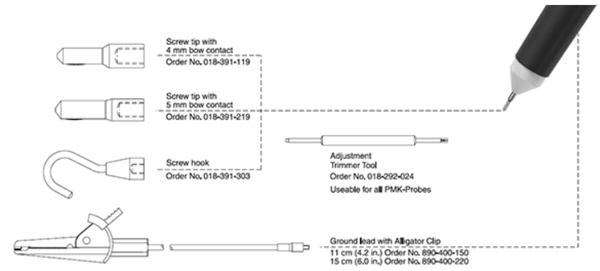

付属品

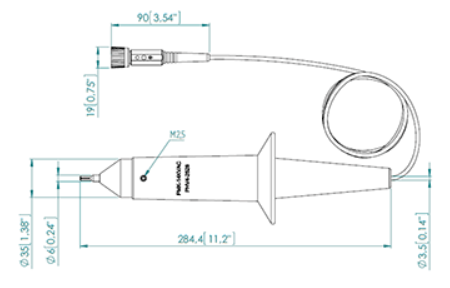

外形図
価格
| 型名 | 標準価格 |
|---|---|
| PHV4002-3 PHV4002-3-RO PHV4002-5 PHV4002-5-RO PHV4002-3-P PHV4002-3-P-RO | お問い合わせください |
| PHV4002-6 PHV4002-6-RO | |
| PHV4002-8 PHV4002-8-RO | |
| PHV4002-10 PHV4002-10-RO | |
| PHV4002-12 PHV4002-12-RO |
