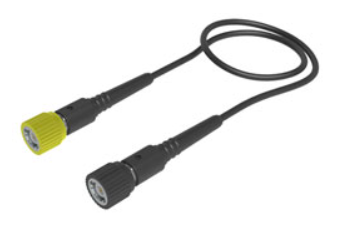

PKT High Z-Cable Divider
入力部の先端がBNC形状の同軸(ケーブルデバイダ)プローブ (20種類)
- ケーブル・デバイダ(プローブ先端がBNCになっているプローブ)
入力：BNC 出力：BNC - 280MHz、300MHz、350MHz、400MHz、500MHz 帯域
- HF調整ポイント 2箇所あり
仕様
| 型式 | 減衰比 | 入力RC | 帯域 〔MHz〕 | 適合容量 〔pF〕 | 立ち上がり時間 〔nsec〕 | ケーブル長 〔m〕 | |
|---|---|---|---|---|---|---|---|
| R〔Ω〕 | C〔pF〕 | ||||||
| PKT512A PKT512A-RO PKT512AS PKT512AS-RO | 10:1 | 10M | 10 | 500 | 10〜25 | 0.7 | 1.2 |
| PKT520A PKT520A-RO PKT520AS PKT520AS-RO | 10:1 | 10M | 13 | 400 | 10〜25 | 0.9 | 2.0 |
| PKT530A PKT530A-RO PKT530AS PKT530AS-RO | 10:1 | 10M | 16 | 280 | 10〜25 | 1.25 | 3.0 |
| PKT920A PKT920A-RO PKT920AS PKT920AS-RO | 100:1 | 50M | 6 | 350 | 10〜25 | 1 | ２．０ |
| PKT930A PKT930A-RO PKT930AS PKT930AS-RO | 100:1 | 50M | 6 | 300 | 10〜25 | 1.17 | ２.0 |
- 型式の「-RO」表記は、ReadOut(リードアウト)対応
- 型式の「S」表記は、シリコンチューブがケーブルの被覆を覆っているモデルです

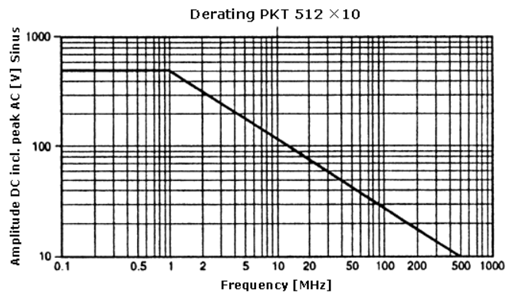

【特性図 Derating PKT 512 ×10】
【付属品例】
- ケーブル・デバイダ本体
- 説明書
- カラー・リング 4色 各3個
- アジャストメント・ツール
- 仕様の変更により添付品が変わる場合がございます

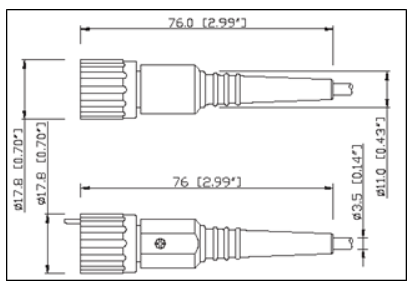

外形図
価格
価格については、弊社営業までお問い合わせください。
