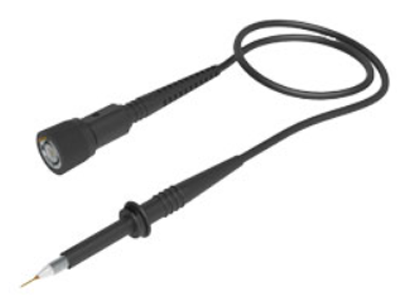

PMMシリーズ パッシブ・プローブ
500MHz位までの広帯域を持つオシロオシロスコープに最適でコンパクトな寸法（12種類）
■ 0.8mm～1.27mmのピン間へのプロービング可能
■ PMM511AのHF調整箇所は2箇所あり
■ Adjustment Tool T
仕様
| PMM 511A PMM 511A-RO | PMM 512A PMM 512A-RO | PMM 513A PMM 513A-RO | PMM 515A PMM 515A-RO | ||
|---|---|---|---|---|---|
| 減衰比 | 10:1 | 10:1 | 10:1 | 10:1 | |
| 入力RC | R | 10MΩ | 10MΩ | 10MΩ | 10MΩ |
| C | 11pF | 13.5pF | 18pF | 23pF | |
| 帯域〔MHz〕 | 500 | 380 | 250 | 175 | |
| 適合容量〔pF〕 | 10～25 | ||||
| 最大入力電圧(CATⅡ) | 300V | 300V | 300V | 300V | |
| ケーブル長 | 1.2m | 2m | 3m | 5m | |
販売終了：PMM 516A，PMM 516A-RO，PMM 517A，PMM 517A-RO
型式の「-RO」表記はリードアウト対応ピン付です
【付属品】
※ 仕様の変更により添付品が変わる場合がございます
- プローブ本体
- 説明書
- スプリング・チップ 0.8mm(プローブ先端)
- スプリング・チップ 0.38mm(プローブ先端)
- ソリッド・チップ 0.8mm(プローブ先端)
- グランド・リード 11cm
- グランド・ブレード 5.0
- IC-キャップ 0.8mm ～ 1.27mm ピッチ
- カラー・リング 4色 各3個
- スプリング・フック 5.0
- インシュレータ・キャップ 5.0
- BNC アダプタ 5.0
- プロテクション・キャップ 5.0
- グランド・スプリング 5.0
- 2本足ポジショナー
- アジャストメント・ツール
価格
お問い合わせください。
