プローブ校正器
スキュー校正器（電圧プローブと電流プローブのスキューを調整時に使用します）

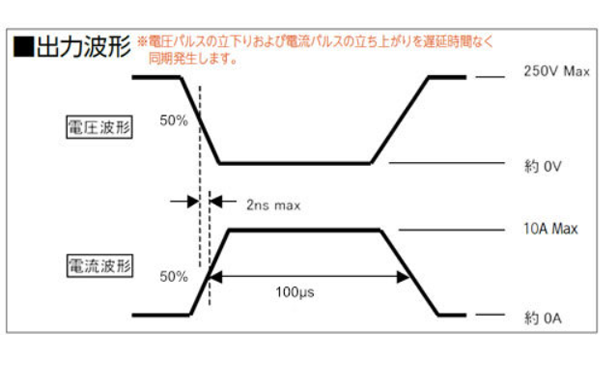

- 本装置は最大250V/10Aの位相の合った電圧パルスと電流パルスを同時に発生することができるので、インバータ計測などに使用する高電圧プローブや大電流プローブのスキュー（遅延時間）補正に最適です。
- 電圧プローブと電流プローブのスキュー（遅延時間）を正確に補正することで、高精度な電力測定を行うことができます。
※スキュー（遅延時間）補正は、オシロスコープなどのデスキュー機能などを使用します。

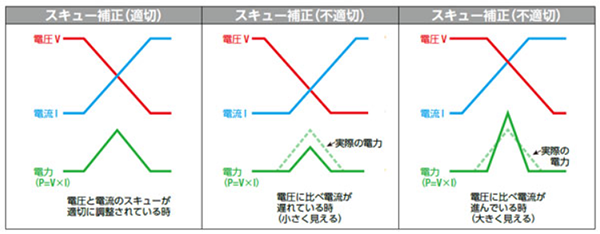

電圧波形と電流波形のスキュー（遅延時間）の補正が必要な理由
正確なスキューの補正をしないと下図のように本当の電力損失波形と異なる結果が得られてしまいます。
高精度な電力測定には、電圧プローブと電流プローブのスキュー(遅延時間)補正が必要です。

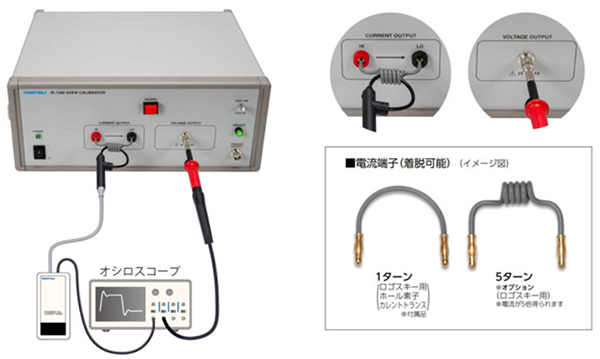

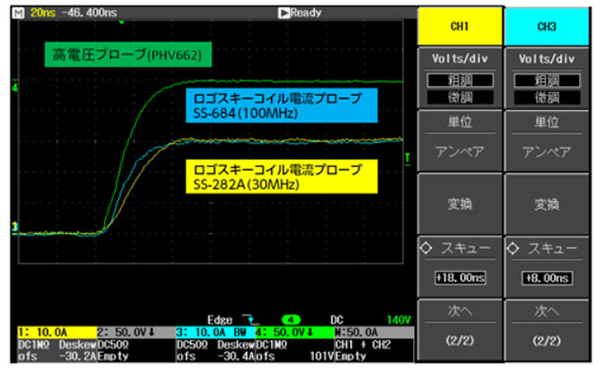

使用例
仕様
| 項目 | 内容 | ||
|---|---|---|---|
| 出力波形 | パルス幅約100μs の単発パルス | ||
| 電圧出力 | 電圧 | 250V | 125V |
| 振幅確度 | ± 5% | ||
| 出力抵抗 | 約25Ω | ||
| 最大負荷 | 100kΩ 以上//12pF 以下 | ||
| 出力端子 | BNC コネクタ | ||
| 電流出力 | 電流 | 10A | 5A |
| 振幅確度 | ± 5% | ||
| 出力端子 | 4mm バナナジャック × 2（専用出力コンタクトブリッジを付属） | ||
| ドループ | 1% / μs 以下 | ||
| 波形・位相 | Tr 10 – 90 %( 電流 ) | 25ns以下 | 20ns以下 |
| Tf 90 – 10 %( 電圧 ) | |||
| 遅延時間差 | ± 2ns | ± 1.5ns | |
| 備考 | ※電流の立ち上がり部、電圧の立ち下がり部のみ保証値 ※付属のコンタクトブリッジ使用の場合 | ||
| パルス発生 | トリガ | トリガボタン押下または外部トリガ入力端子ショートにより 1 パルス発生 | |
| 出力間隔 | 1 秒以上 | ||
| トリガ出力 | トリガ出力 4 to 0V （立ち下がりエッジ） | ||
| 電源 | AC100V 20VA以下 | ||
| 性能保証温度範囲 | +10ºC ～ +35ºC | ||
| 外形寸法（mm） | 320W × 132.5H × 280L | ||
価格
お問い合わせください。
