ロゴスキーコイル電流プローブ
業界初】周波数100MHzと極細Φ1mm さらに高温度150℃対応をラインナップに加え充実の全46モデルに!

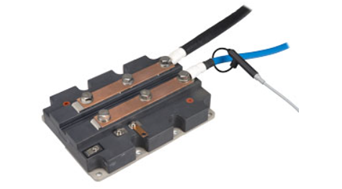

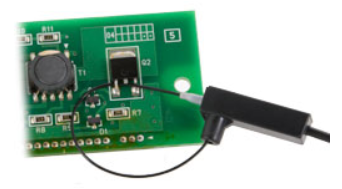

コイル線径やコイル長を選択し、ICリード間のような狭小部分から大きなブスバー(バスバー)まで、さまざまな電流測定ターゲットにご使用いただけます。
【接続例】

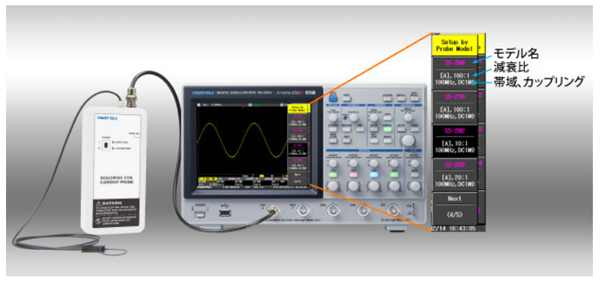

デジタル・オシロスコープViewGoIIに接続する際には、メニューで選択することで減衰比も設定可能。
※モデルによってはすべてはサポートされていない場合があります。
【応用範囲】
- パワーデバイスのスイッチング電流波形・パルス応答特性

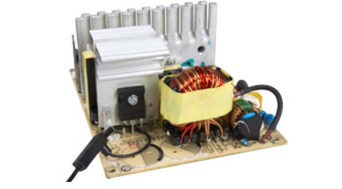

- インバータ・システムの電流測定
- AC 電流測定(大きなDC オフセット時)
- インパルス大電流の測定
- ブスバー(バスバー)大電流計測
各シリーズ特長・主な仕様

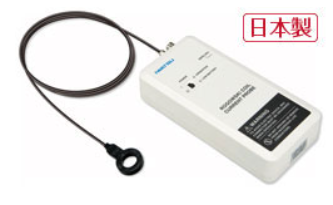

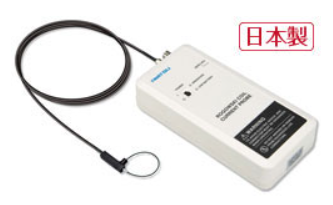

SS-680シリーズ

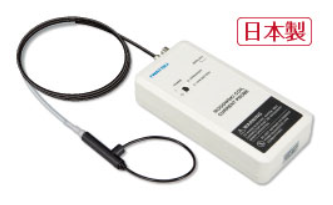

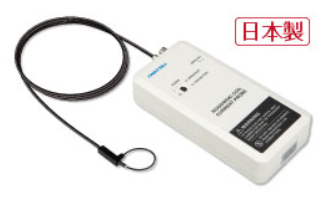

| 仕様 | ||
|---|---|---|

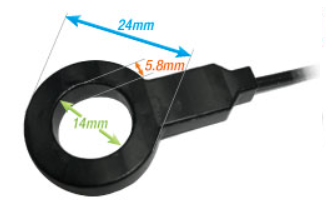

| センサ部 コイル外形 | 外径：24mm、内径：14mm、厚さ：5.8mm | |
| センサ部使用温度範囲 | -10℃～+70℃ | |
| ノイズ[mV rms] | 1.8 | |
| 絶対最大di/dt | Peak[kA/μs] | 150 |
| RMS[kA/μs] | 3.0 | |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | 最大ピーク電圧 | ピーク電流 | 出力FS [V] | ピークdi/dt [kA/µs] |
|---|---|---|---|---|---|---|
| SS-683 | 65Hz～100MHz | 10 | 1.2kV | 120A | ±1.2 | 30 |
| SS-684 | 32Hz～100MHz | 5 | 300A | ±1.5 | 85 | |
| SS-685 | 15Hz～100MHz | 2 | 600A | ±1.2 | 150 |
【価格】
440,000円(税込み：484,000円）
SS-660シリーズ
| 仕様 | ||
|---|---|---|

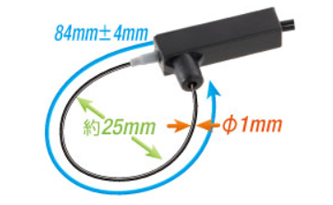

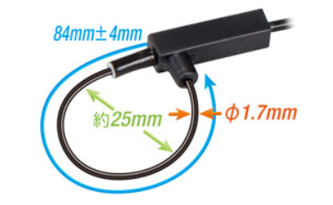

| センサ部 線径 | 1mm(最大) | |
| センサ部 コイル長 | 84±4mm | |
| センサ部使用温度範囲 | -40℃～+125℃ | |
| 絶対最大di/dt | Peak[kA/μs] | 80 |
| RMS[kA/μs] | 3.0 | |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | コイル線径 | 最大ピーク電圧 | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] |
|---|---|---|---|---|---|---|---|
| SS-662*1 | 110Hz～30MHz | 100 | 1mm | 600V | 60A | 4 | 5.0 |
| SS-662P*1 | 1.2mm | 1200V | |||||
| SS-663 | 65Hz～30MHz | 50 | 1mm | 600V | 120A | 8 | 3.5 |
| SS-663P＊1 | 1.2mm | 1200V | |||||
| SS-664 | 32Hz～30MHz | 20 | 1mm | 600V | 300A | 20 | 2.5 |
| SS-664P＊1 | 1.2mm | 1200V | |||||
| SS-665 | 17Hz～30MHz | 10 | 1mm | 600V | 600A | 40 | 2.0 |
| SS-665P＊1 | 1.2mm | 1200V | |||||
| SS-666 | 9Hz～30MHz | 5 | 1mm | 600V | 1200A | 80 | 1.8 |
| SS-666P＊1 | 1.2mm | 1200V |
*¹SS-660P シリーズ及びSS-662/SS-666 は特注生産品です。価格はお問い合わせください。
【価格】
345,000円(税込み：379,500円）
ベースモデル：SS-660シリーズ 高耐圧モデル(600V→1.2kV） 受注生産品
※本モデル、SS-660シリーズをベースモデルにした、耐電圧カスタマイズモデルとなります。カスタマイズに関してどんなことでもご相談ください。
| 仕様 | ||
|---|---|---|

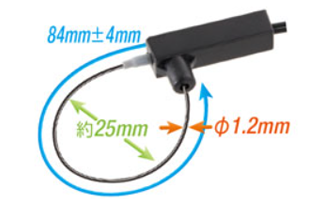

| センサ部 線径 | 1.2mm(最大) | |
| センサ部 コイル長 | 84±4mm | |
| センサ部使用温度範囲 | -40℃～+125℃ | |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | コイル線径 | 最大ピーク電圧 | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] |
|---|---|---|---|---|---|---|---|
| 120Aモデル (類似モデルSS-663) | 65Hz～30MHz | 50 | 1.2mm | 1.2kV | 120A | 8 | 3.5 |
| 300Aモデル (類似モデルSS-664) | 32Hz～30MHz | 20 | 300A | 20 | 2.5 | ||
| 600Aモデル (類似モデルSS-665) | 17Hz～30MHz | 10 | 600A | 40 | 2.0 | ||
| 1,200Aモデル | 9Hz～30MHz | 5 | 1.2kA | 80 | 1.8 |
【価格】
お問い合わせください。

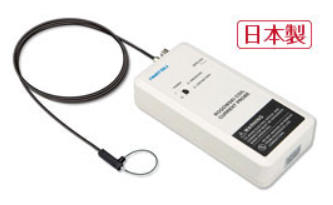

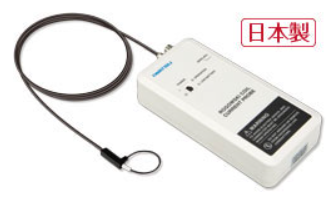

SS-280A-Hシリーズ
| 仕様 | |
|---|---|
| センサ部 線径 | 1.7mm(最大) |
| センサ部 コイル長 | 84±4mm |
| センサ部使用温度範囲 | -40℃～+125℃ |
| 最大ピーク電圧 | 1.2kV |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] | 絶対最大di/dt | |
|---|---|---|---|---|---|---|---|
| Peak [kA/µs] | RMS [kA/µs] | ||||||
| SS-281A-H | 110Hz～30MHz | 200 | 30A | 2 | 3.5 | 80 | 1.0 |
| SS-282A-H | 65Hz～30MHz | 100 | 60A | 4 | 2.5 | ||
| SS-283A-H | 32Hz～30MHz | 50 | 120A | 8 | 2.0 | 1.5 | |
| SS-284A-H | 9Hz～30MHz | 20 | 300A | 20 | 1.8 | ||
| SS-285A-H | 6Hz～30MHz | 10 | 600A | 40 | |||
| SS-286A-H | 3Hz～30MHz | 5 | 1,200A | 80 | 2.0 | ||
| SS-287A-H | 2Hz～30MHz | 2 | 3,000A | 1.4 | |||
| SS-288A-H | 2Hz～30MHz | 1 | 6,000A | 2.0 | |||
| SS-289A-H | 0.5 | 12,000A | |||||
【価格】
295,000円(税込み：324,500円）
SS-280Aシリーズ
| 仕様 | |
|---|---|
| センサ部 線径 | 1.7mm(最大) |
| センサ部 コイル長 | 84±4mm |
| センサ部使用温度範囲 | -40℃～+125℃ |
| 最大ピーク電圧 | 1.2kV |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] | 絶対最大di/dt | |
|---|---|---|---|---|---|---|---|
| Peak [kA/µs] | RMS [kA/µs] | ||||||
| SS-281A | 110Hz～30MHz | 200 | 30A | 2 | 3.5 | 80 | 1.0 |
| SS-282A | 65Hz～30MHz | 100 | 60A | 4 | 2.5 | ||
| SS-283A | 32Hz～30MHz | 50 | 120A | 8 | 2.0 | 1.5 | |
| SS-284A | 9Hz～30MHz | 20 | 300A | 20 | 1.8 | ||
| SS-285A | 6Hz～30MHz | 10 | 600A | 40 | |||
| SS-286A | 3Hz～30MHz | 5 | 1,200A | 80 | 2.0 | ||
| SS-287A | 2Hz～30MHz | 2 | 3,000A | 1.4 | |||
| SS-288A | 2Hz～30MHz | 1 | 6,000A | ||||
| SS-289A | 0.5 | 12,000A | |||||
【価格】
242,000円(税込み：266,200円）
SS-620シリーズ
SS-620Sタイプ
SS-620Mタイプ
| 仕様 | |
|---|---|

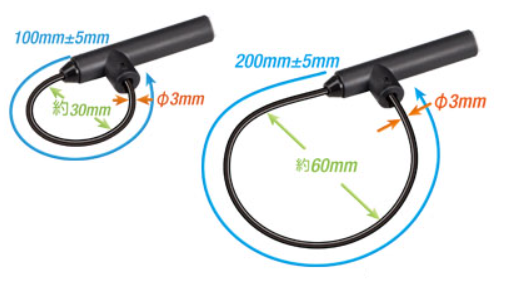

| センサ部 線径 | 3mm(最大) |
| センサ部 コイル長 | Sタイプ：100±5mm、Mタイプ：200±5mm |
| センサ部使用温度範囲 | -40℃～+125℃ |
| 最大ピーク電圧 | 5kV |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] | 絶対最大di/dt | |
|---|---|---|---|---|---|---|---|
| Peak [kA/µs] | RMS [kA/µs] | ||||||
| SS-623S | 10Hz～25MHz | 50 | 120A | 8 | 5.0 | 80 | 3.0 |
| SS-623M | 10Hz～20MHz | 6 | |||||
| SS-624S | 4Hz～25MHz | 20 | 300A | 20 | |||
| SS-624M | 4Hz～20MHz | 16 | |||||
| SS-625S | 2Hz～25MHz | 10 | 600A | 40 | |||
| SS-625M | 2Hz～20MHz | 32 | |||||
| SS-626S | 1Hz～25MHz | 5 | 1,200A | 80 | 3.5 | ||
| SS-626M | 1Hz～20MHz | 60 | |||||
| SS-627S | 0.8Hz～25MHz | 2 | 3,000A | 80 | 2.0 | ||
| SS-627M | 0.8Hz～20MHz | ||||||
| SS-628S | 0.6Hz～25MHz | 1 | 6,000A | 1.4 | |||
| SS-628M | 0.6Hz～20MHz | ||||||
| SS-629S | 0.4Hz～25MHz | 0.5 | 12,000A | 1.2 | |||
| SS-629M | 0.4Hz～20MHz | ||||||
【価格】
242,000円(税込み：266,200円）
SS-290シリーズ
SS-290Sタイプ
SS-290Lタイプ
| 仕様 | |
|---|---|

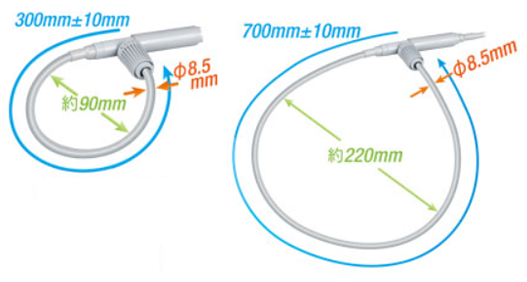

| センサ部 線径 | 8.5mm(最大) |
| センサ部 コイル長 | Sタイプ：300±10mm、Lタイプ：700±10mm |
| センサ部使用温度範囲 | -40℃～+125℃ |
| 最大ピーク電圧 | 10kV |
| 型式 | 周波数帯域 [-3dB] | 感度 [mV/A] | ピーク電流 | ピークdi/dt [kA/µs] | ノイズ [mV rms] | 絶対最大di/dt | |
|---|---|---|---|---|---|---|---|
| Peak [kA/µs] | RMS [kA/µs] | ||||||
| SS-293S | 1Hz～20MHz | 5 | 1,200A | 60 | 3.5 | 80 | 3.0 |
| SS-293L | 1Hz～10MHz | 32 | |||||
| SS-294S | 0.8Hz～20MHz | 2 | 3,000A | 80 | 2.0 | ||
| SS-294L | 0.8Hz～10MHz | ||||||
| SS-295S | 0.6Hz～20MHz | 1 | 6,000A | 1.4 | |||
| SS-295L | 0.6Hz～10MHz | ||||||
| SS-296S | 0.4Hz～20MHz | 0.5 | 12,000A | 1.2 | |||
| SS-296L | 0.4Hz～10MHz | ||||||
【価格】
242,000円(税込み：266,200円）
共通仕様／共通オプション
【共通仕様】
| SS-680 シリーズ | SS-660 シリーズ | SS-280A-H シリーズ | SS-280A シリーズ | SS-620 シリーズ | SS-290 シリーズ | |||
|---|---|---|---|---|---|---|---|---|
| 基本性能 | 感度確度 | ±2% (-10℃～+70℃) | ±2%(-10℃～+70℃) 上記温度範囲外は±250ppm/℃追加 | ±2% (-10℃～+60℃) 上記温度範囲外は ±300ppm/℃追加 | ||||
| 出力 | コネクタ形式 | BNC | ||||||
| 最大電圧範囲 | ±1.5Vまたは±1.2V ※出力は50Ωで終端する | ±6V (負荷 ≧ 100kΩ) ※50Ω負荷の場合は±2V、感度は約半分となる | ±6V (負荷 ≧ 100kΩ) | |||||
| 直線性 | ±0.05%(フルスケールに対して) | |||||||
| ゼロ点調整範囲 | ±3mV 以上 | ±300mV 以上 | ||||||
| センサ部 | 外観 |  |  |  |  |  |  | |

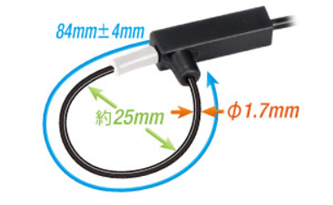

| コイル長 または 外形 | 外径：24mm 内径：14mm 厚さ：5.8mm | 約84mm ±4mm | 約84mm ±4mm (※60mm対応も可能、別途お問い合わせください) | SS-62xS：100mm±5mm SS-62xM：200mm±5mm | SS-29xS：300mm±10mm SS-29xL：700mm±10mm | |||
| コイル部 線径 | － | 1.0mm (max) | 1.7mm (max) | 3mm (max) | 8.5mm (max) | |||
| 耐電圧 | 1.2kVpeak | 600Vpeak | 1.2kVpeak | 5kVpeak | 10kVpeak | |||
| センサ部 ケーブル長 | 1.5m ±50mm | 3.0m ±100mm | ||||||
| 使用温度 範囲 | -10℃～+70℃ | -40℃～+125℃ | -40℃～+150℃ | -40℃～+125℃ | ||||
| (センサ部ケーブル含む) | ||||||||

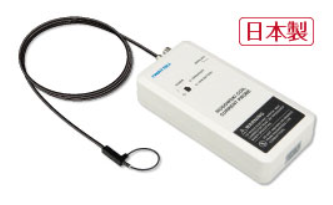

| 本体部 | 大きさ | 約80(W)×165(H)×35(D) mm (突起物を除く) | ||||||
| 質量 | 約0.37kg | 約0.4kg | SS-29xS：約0.48kg SS-29xL：約0.50kg | |||||
| 電源 | 単三乾電池4本(アルカリ乾電池使用時 約18時間) | 単三乾電池4本 (アルカリ乾電池使用時 約30時間) | ||||||
| ACアダプタ(オプション) | ||||||||
| 付属品 | 同軸ケーブル(50cm×1)、取扱説明書(1)、 調整用ドライバ(1)、紙製ケース(1)、 アルカリ単三乾電池：4本 | |||||||
| 環境特性 | 動作温湿度範囲 | 0℃～+40℃、80%RH 以下 | ||||||
| 保存温湿度範囲 | -10℃～+460℃、80%RH 以下 | |||||||
| 動作高度 | ≦2,000m at ≦25 ℃ | |||||||
【共通オプション】
| 型名 | 価格 | 図 |
|---|---|---|
| ACアダプタ(ロゴスキコイル電流プローブ) | 8,000円(税込み：8,800円) |  |
