高周波の信号をプローブの低い入力容量C(0.6pF)で高品位に測定できるFET入力プローブ (PMK社製)

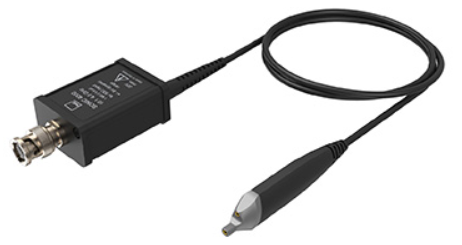

FETプローブ　Sonic4000

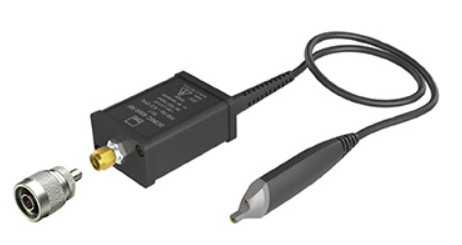

FETプローブ　Sonic4000RF

  • 4GHz
  • ±8V
  • 1.3m
  • 4GHz
  • ±8V
  • 1.3m

活用シーン

  • 水晶発振器
  • PLLシンセサイザ、高速デジタル回路
  • シリアル通信
  • ECU回路の信号観測
  • 差動インタフェースのコモンモードノイズ測定など
  • 高周波小信号アンプ
  • スペクトラムアナライザと組み合わせた信号純度や歪み解析
  • ネットワークアナライザを用いたアンプなどの入出力インピーダンス特性
  • 周波数特性解析

仕様

Sonic 4000
アクティブ・シングルエンドプローブ		Sonic 4000RF
アクティブ・シングルエンドプローブ
周波数帯域(-3dB)DC ～ 4GHz220Hz ～ 4GHz
減衰比10：1
確度±2%(プローブ単体)
入力レンジ±8V
最大入力電圧(CAT I)20V±60V(ESD protected)
IEC 61000-4-2 Contact Discharge Lecel 2、IEC 61000-4-2 Air Discharge Lecel 3
入力RC1MΩ // 0.6pF2MΩ // 0.6pF
測定器側入力カップリング50Ω
ケーブル長約1.3m

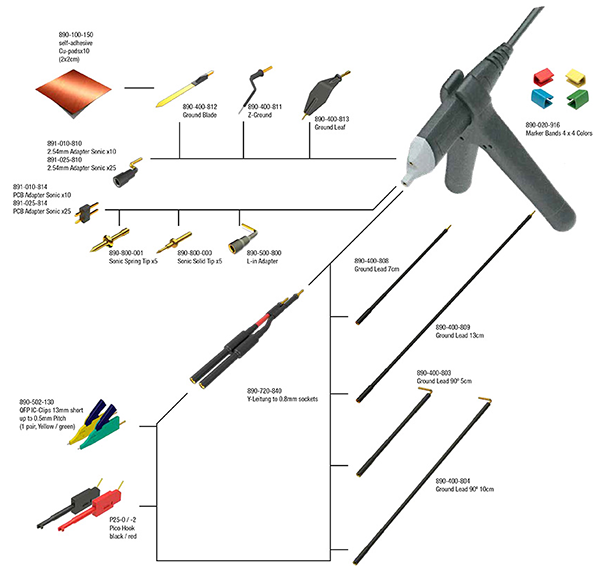

【付属アクセサリ】

価格

お問い合わせください。
