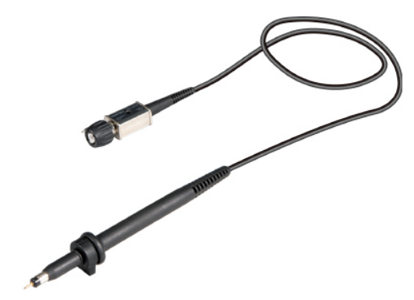

SSシリーズ
電圧プローブ(1kV以下)岩通製オシロスコープ標準プローブ（減衰比：1:1、 10:1）（4種類）
- 500MHz
- 600V
- 1.5m
仕様
| SS-0150R | SS-0122 | SS-0112 | SS-0130R | ||
|---|---|---|---|---|---|
| 周波数帯域 (-3dB) | 1：1 | － | DC～6MHz | － | |
| 10：1 | DC～500MHz | DC～100MHz | DC～60MHz | DC～200MHz | |
| 減衰比 | 10：1 | 10：1 / 1：1 | 10：1 | ||
| 確度 | ±2%(プローブ単体) | ||||
| 最大入力電圧 | 1：1 | － | 500V(DC+ACpk) | － | |
| 10：1 | 600V(DC+ACpk) | 600V(DC+ACpk) | 600V(DC+ACpk) | ||
| RC | 1：1 | － | 1MΩ//150pF | 1MΩ//200pF | － |
| 10：1 | 10MΩ 12.5pF | 10MΩ±2% 14pF±2pF | 10MΩ±2% 22pF±3pF | 10MΩ±2% 12.5pF±2pF | |
| 適合入力容量 | 14～25pF | 10～32pF | 10～45pF | 18～35pF | |
| ケーブル長 | 1.5m | ||||
| コネクタ形式 | BNC形 | ||||
【付属品】
- 矢型チップ：1個
- グランドリ－ド(アースリード)：1個
- アースアタッチメント：1個
- IC テストチップ：1個
- マークバンド(カラーリング)：1式
- ドライバ－：1個
価格
| 標準価格 | |
|---|---|
| SS-0150R | 28,000円(税込み：30,8000円) |
| SS-0122 | 15,500円(税込み：17,050円) |
| SS-0112 | 10,300円(税込み：11,330円) |
| SS-0130R | 21,000円(税込み：23,100円) |
プローブ機種別対応表
| プローブ型式 | タイプ | 対応機種 |
|---|---|---|
| SS-0150R | アナログ | TS-8500、TS-8500P、TS-81000、TS-80600、SS-7847A、SS-7840H、SS-7840A、SS-7840、SS-7840P、 SS-7830、SS-7825、SS-7825P |
| デジタル | DS-5332、DS-5334、DS-5352、DS-5354 DS-5532、DS-5534、DS-5552、DS-5554、DS-5532A、DS-5534A、DS-5552A、DS-5554A、DS-5654、 DS-5652、DS-5634、DS-5632、DS-5654A DS-5652A、DS-5634A、DS-5632A | |
| SS-0122 | デジタル | DS-5110、DS-5106、DS-5110A、DS-5106A、DS-5110B、DS-5105B、DS-5106B、DS-5107B |
| SS-0112 | アナログ | SS-7605、SS-7604、SS-7603、SS-7602、SS-7804A、SS-7802、SS-7802A、SS-7805A |
| デジタル | DS-5104、DS-5102、DS-5104A、DS-5102A、DS-5104B、DS-5102B、DS-8706、DS-8701、DS-8600、 DS-8601A、DS-8605、DS-8605C 、DS-6411、DS-6411C | |
| SS-0130R | アナログ | SS-7821、SS-7821A、SS-7811、SS-7811A、SS-7810、SS-7810A、SS-7806 |
| デジタル | DS-8617、DS-9121、DS-9122、DS-8812、DS-8812P、DS-8814、DS-8814P、DS-8822、DS-8822P、 DS-8824、DS-8824P、DS-5312、DS-5314、DS-5322、DS-5324 DS-5512、DS-5514、DS-5522、DS-5322、DS-5324、DS-5512A、DS-5514A、DS-5522A、DS-5524A、 DS-5424、DS-5422、DS-5414、DS-5412、DS-5424A DS-5422A、DS-5414A、DS-5412A、DS-5624、DS-5622、DS-5614、DS-5612、DS-5624A、DS-5622A、 DS-5614A、DS-5612A |
