超高速シャント抵抗 UFCSシリーズ PMK社製
パッシブタイプ(電源不要)(シャント抵抗)
広帯域、低挿入インダクタンスにより半導体のスイッチング損失などに代表される高速パルス電流測定に最適。
回路に直接挿入し、0Vを基準としない箇所での高速電流測定では、光アイソレーションプローブとの組み合わせが最適。

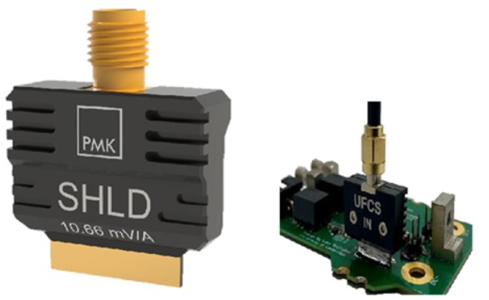

UFCS本体とプロービング例
仕様
| 型式 | 抵抗値 | 周波数帯域幅 (-3dB） | 最大電流容量 | 感度 | 挿入インダクタンス | |
|---|---|---|---|---|---|---|
| パルス （100us幅） | 連続 | |||||
| UFCS-R001 | 1 mΩ | > 600 MHz | 1250 A | 50 A | 0.957 mV/A | 120 pH |
| UFCS-R005 | 5 mΩ | > 900 MHz | 300 A | 25 A | 4.30 mV/A | 140 pH |
| UFCS-R011 | 11 mΩ | > 1 GHz | 105 A | 15 A | 10.6 mV/A | 110 pH |
| UFCS-R024 | 24 mΩ | > 1 GHz | 70 A | 10 A | 23.6 mV/A | 140 pH |
| UFCS-R052 | 52 mΩ | > 900 MHz | 50 A | 7 A | 51.1 mV/A | 150 pH |
価格
お問い合わせください。
【オーダーインフォメーション】
| 型名 | 内容 |
|---|---|
| UFCS-R001 | 1mΩ,周波数帯域；600MHz以上 挿入インピーダンス120pH 最大パルス電流:1250 A(パルス幅100us時), 出力コネクタ：SMA (メス) , 1個 |
| UFCS-R005 | 5mΩ,周波数帯域；900MHz以上 挿入インピーダンス140pH 最大パルス電流:300A(パルス幅100us時), 出力コネクタ：SMA (メス) , 1個 |
| UFCS-R011 | 11mΩ,周波数帯域；1GHz以上 挿入インピーダンス110pH 最大パルス電流:105 A(パルス幅100us時), 出力コネクタ：SMA (メス) , 1個 |
| UFCS-R024 | 24mΩ,周波数帯域；1GHz以上 挿入インピーダンス140pH 最大パルス電流:70 A(パルス幅100us時), 出力コネクタ：SMA (メス) , 1個 |
| UFCS-R052 | 52mΩ,周波数帯域；900MHz以上 挿入インピーダンス150pH 最大パルス電流:50 A(パルス幅100us時), 出力コネクタ：SMA (メス) , 1個 |
- よりコスト効率の高い10個パック（UFCS-Rnnn×10）、または25個パック（UFCS-Rnnn×25）もございます。
