その他製品　Q&A

HPダウンロードのIwatsu Test Instruments Toolsでインストールされます。
（対応機種：SC-7217 / SC-7215）

レシプロカル・カウント方式です。
（対応機種：SC-7217 / SC-7215）

測定[MEASURE] （［2nd＋TRIGLVL］）メニューのGATE_CLOSEをWAITにして下さい。
測定原理の解説は、こちらをご覧ください。
（対応機種：SC-7217A / SC-7217/ SC-7215A / SC-7215）

FRUN ON　コマンドを送るとホールドモードを解除できます。
（対応機種：SC-7217 / SC-7215）

MEASUREのメニューで設定します。
[2nd]、[TRIG LVL]キーを押し、 メニューのVPP: で測定したいチャンネルをONに設定します。 [MODE]キーを押してピーク表示にします。
（対応機種：SC-7217 / SC-7215）

MEASUREのメニューで設定します。
取扱説明書「3.3設定のバックアップ」の 表「保存/呼出の対象」が○になっている項目
（対応機種：SC-7217 / SC-7215）

±2.5ppmです。
(0～+40℃の範囲における温度特性の規格)
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

基準発振器10MHzの周期である 0.1μs です。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

オシロスコープとは違い、画面をみて位相調整ができないため専用のプローブはありません。被測定信号が正弦波状の波形であればオシロスコープ用の10：1プローブが使用可能です。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

ゲートが開く前に信号がなくなるとNo Signal表示します。ゲートが開いているとき信号がなくなるとカウントが残ります。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

可能ですが、工場引取りオプションです。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

リモートではホールドモードとする仕様です。
SC-720xHシリーズは、:FRUN ON　コマンドを送るとホールドモードを解除できます。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

「MODE」キーを何回が押して表示を切り替えます。
（対応機種：SC-720xHシリーズ、SC-720xシリーズ共通）

SC-7207H、SC-7205Hではできます。SC-7207、SC7205の機種ではできません。
（対応機種：SC-7207H / SC-7205H / SC-7207 / SC-7205）

立ち上がりから立ち下がりまで、あるいは立ち下がりから立ち上がりまでの時間間隔を測定する場合にはパルス幅測定機能をご使用ください。
立ち上がりから立ち上がりまで、あるいは立ち下がりから立ち下がりまでの時間を測定したい場合には、信号を分岐してCH-AとCH-Bに入力してください。この場合、ストップインヒビット機能を併用すると無用のトラブルを回避することができます。
（対応機種：SC-7207H / SC-7205H / SC-7207 / SC-7205）

SC-7207H/7206H/7205H の場合には、SYSTEM メニューの GATE_CLOSE 設定を FAST にして下さい。設定している内部ゲート時間を約1秒過ぎた時点で、測定が 終了していなければ、測定を強制終了します。
SC-7207/7206/7205 の場合には、GPIBデバイスクリアしてください。
アプリケーションソフト側でタイムアウトエラー処理を組み込む様にすることを推奨します。
（対応機種：SC-7207H / SC-7205H / SC-7207 / SC-7205）

位相差0°の測定はできません。6ns以上の時間差が必要です。
（対応機種：SC-7207H / SC-7205H / SC-7207 / SC-7205）

ホールドモードで測定してください。「HOLD」キーを押してランプを点灯させ、もう一度「HOLD」キーを押してから振り子を動作させます。
（対応機種：SC-7207H / SC-7205H / SC-7207 / SC-7205）

任意波形でDCを選択して下さい。
（対応機種：SG-4262 / SG-4222）

できません。
（対応機種：SG-4262 / SG-4222）

振幅の設定で数字キーを押すと、メニューに単位が出てきます。
（対応機種：SG-4262 / SG-4222）

Utilityキーを押して「チャンネル設定」→「出力設定」→「Imped」をロードして下さい。
（対応機種：SG-4262 / SG-4222）

6Vp-p、2Vp-p、590mVp-p、180mVp-p、54mVp-p、16.5mVp-p、5.0mVp-pでアッテネータが切り替わります。（High-Zの時)
（対応機種：SG-4262 / SG-4222）

なくなりますが、電圧設定範囲が固定されます。
（対応機種：SG-4262 / SG-4222）

トリガ信号を分岐してCH1とCH2の外部トリガ端子に入力して下さい。
（対応機種：SG-4262 / SG-4222）

約10nsとなります。
（対応機種：SG-4262 / SG-4222）

現在の波形の振幅に対する加算される波形の振幅の比率の設定です。
（対応機種：SG-4262 / SG-4222）

できません。波形合成で合成ソースにCH2波形がありますが、CH2で選択した波形の種類です。
（対応機種：SG-4262 / SG-4222）

ヒステリシス電圧です。0%が約140mV、 100%が約2mVです。
（対応機種：SG-4262 / SG-4222）

8,192ポイントより大きい場合、点線になる仕様です。
（対応機種：SG-4262 / SG-4222）

8,192ポイントより少ない場合は、少ない部分がローレベル（前のデータが残っていない場合）、多い場合は8,192ポイントまで出力します。
（対応機種：SG-4262 / SG-4222）

ネットワークが切断されていると表示しません。
（対応機種：SG-4262 / SG-4222）

製品附属CDのNI-VISAドライバが、ランタイム版のためです。
（対応機種：SG-4262 / SG-4222）

ファイル数が多くなると時間がかかります。
（対応機種：SG-4262 / SG-4222）

10MHzクロックを入力してから電源入れて下さい。
（対応機種：SG-4262 / SG-4222）

位相を合わせることは出来ません。
（対応機種：SG-4262 / SG-4222）

トリガ遅延<300nsの仕様によるものです。
（対応機種：SG-4262 / SG-4222）

トリガ遅延<300nsの仕様によるものです。
（対応機種：SG-4262 / SG-4222）

ユーティリティのシステムの電源オンの設定をデフォルトからラストにして下さい。
（対応機種：SG-4262 / SG-4222）

10kΩの抵抗で電源+3.3Vにプルアップされています。
（対応機種：SG-4262 / SG-4222）

階段状となる仕様です。
（対応機種：SG-4262 / SG-4222）

方形波のアドレス0番地がローレベルのための仕様です。
（対応機種：SG-4262 / SG-4222）

MENU」キーを長押しする。
（対応機種：SG-4322 / SG-4321）

バースト発振で、外部トリガに設定します。
設定手順：

• ファンクション[Fctn]をパルス[Pulse]に設定する。
• モード[Mode]をバースト[Burst]に設定する。
• [NEXT]キーを押して、2ページ目にする。
• マーク波数[Mark]を1サイクルに設定する。
• トリガ[Trig]を、外部 [Ext]に設定する。
• ストップレベル[StpLvl]を[on],[-100%]（パルスのローレベルから発振させる場合）に設定する。
• マニュアルトリガ[MANUAL TRIG]キーを押すと、一発波形が出力されます。

（対応機種：SG-4322 / SG-4321）

ch1・ch2いずれも「Burst」モードに設定し、バーストモードを「Trigger」に設定します。
次にch1のTrig設定を「EXT」に設定します。
するとch2のTrig設定の中で、「ch1 EXT」の設定が可能になるので、「ch1 EXT」に設定します。
この設定で、ch2のトリガがch1のトリガと共通になります。
この状態でマニュアルキーを押せば、時間のずれがなく同時にch1・ch2の波形が出力されます。
（ch1の外部トリガ入力に信号を加えても同様の動作となります）

表示されるのは50Ω終端したときの電圧値です。
50Ω終端を行わない場合には表示の倍の電圧となります。
（対応機種：SG-4115 / 4105 / 4104共通）

0Ω終端の場合には、振幅5V、オフセット2.5Vに設定してください。50Ω終端を行わない場合には、振幅・オフセットともに半分の電圧に設定してください。
（対応機種：SG-4115 / 4105 / 4104共通）

80mV、125mV、250mV、500mV、800mV、1.25V、2.5V、5Vで、アッテネータの切り替えが入ります。またアッテネータの切り替え時に出力波形にノイズが入ることがあります。
（対応機種：SG-4115 / 4105 / 4104共通）

出来ます。
（対応機種：SG-4115 / 4105 / 4104共通）

方形波は、連続的に可変することは出来ますが、パルス波、ランプ波のデューティ設定時は波形出力が中止されます。
（対応機種：SG-4115 / 4105 / 4104共通）

ありません。
（対応機種：SG-4115 / 4105 / 4104共通）

方形波は、正弦波を波形整形して出力しています。パルス波は、メモリに書き込んだ波形を出力しています。そのため立ち上がり時間、デューティ設定範囲が異なります。
（対応機種：SG-4115 / 4105 / 4104共通）

省電力モードとなっている場合、一定時間経過後画面が消えます。省電力モードを解除する場合は、システムメニューでLOW POWERをOFFにしてください。
（対応機種：SG-4115 / 4105 / 4104共通）

方形波は正弦波を波形整形して作っているため、波形整形回路の遅延時間差により位相差が生じます。パルス波はメモリに書いた波形を出力しているため、パルス波にすると位相差が少なくなります(最大10ns程度）。
（対応機種：SG-4115）

最後にSKEW(CONT)キーを押してください。この操作によりCH1とCH2の位相差が設定されます。
（対応機種：SG-4115）

50Ωで終端してください。合わせる必要はありません。
（対応機種：SG-4104）

測定原理は同一です。異なるのは励磁方式です。直流カーブトレーサは、直流電源の出力を数10秒かけて非常に緩やかに正弦波状、あるいは三角波状に可変しながら試料を励磁し、B-H波形を1周期分取得します。一方B-Hアナライザは、内蔵した信号発生器から直流ではなく設定した周波数の正弦波、あるいは方形波を発生させ、それを交流パワーアンプで増幅して試料を励磁し、B-H波形を1周期分取得します。直流カーブトレーサは試料の磁気特性の静特性の測定に適しています。
一方B-Hアナライザは磁気特性の動特性である高周波特性の測定に適しています。

インピーダンスアナライザは、小信号（数十mA）における電子部品のパラメータ測定装置で、磁性部品ではL、Q、R、Z等のパラメータを測定することができます。一方、B-Hアナライザは小信号から大信号（5mA～6A）で、磁性部品のB-Hカーブ、コアロス、透磁率等の軟磁性体の磁気特性値を測定することができます。磁性部品の実際の駆動条件での測定にはB-Hアナライザが適しています。

測定した励磁電流と誘起電圧から、磁界(の強さ)、磁束密度、など磁気特性値を求める機能は同じですが、オシロスコープを用いた測定とB-Hアナライザの測定では以下の2点で大きく異なります。

1. 励磁電流と誘起電圧の測定分解能
2. 励磁電流と誘起電圧の位相差補正方法

まず、①の測定分解能ですが、一般的なオシロスコープの測定分解能は8bitです。一方B-Hアナライザは、SY-8218 / SY-8219で16bitを備えています。B-Hアナライザでは高分解能で波形を捉えることができるので、高い測定確度で磁気特性値を得ることができます。
次に②の位相差補正ですが、励磁電流と誘起電圧の位相差はコアロスに多大な影響を与える重要なパラメータです。オシロスコープの測定ではスキュー調整により測定チャネル間の時間差をキャンセル（デスキュー）し、この位相差補正を行っています。しかし、実際には電流プローブの周波数-位相特性が線形でない(群遅延特性が平坦でない)ため、デスキューだけで精密に位相補正することはできません。パワーアナライザの一部にデスキューを備えたものもありますが、同様に精密に位相補正することはできません。

一方B-Hアナライザでは、測定チャネル間の周波数-位相特性を予め測定しておき、周波数ごとに、かつ測定レンジごとに、この位相差を精密に補正しています。従って、B-Hアナライザでは、極めて高い測定確度でコアロスを測定することができます。オシロスコープやパワーアナライザでは測定が困難な、圧粉系材料の極めて小さなコアロスを、B-Hアナライザは測定することができます。

軟磁性で、トロイダル、EI、EEコア等、巻線可能な閉磁路形状の試料を測定することができます。さらに、小型単板磁気測定装置SY-956を組合せると、板、シート状の試料も測定することができます。

【参照】測定試料形状例

EIコア

ダストコア

モータ・ステータ

モータ・ロータ

アモルファス・コア

ステータ用積層板

オプションの空トロイダルコアSY-513に粉末を充填し巻線を施せば測定することができます。

正弦波励磁でB-Hカーブが非飽和領域では、最大磁束密度Bmと誘起電圧V2の関係は次式で表されます。

f：測定周波数　Ae：試料の実効断面積　N2：2次巻線数

V₂＝2πfN₂A_eB_m

したがって、非飽和領域ではご使用になるB-Hアナライザの検出電圧範囲内のV2に対応するBmまで測定することが可能です。
SY-8218、SY-8219ではV2の最大許容値は200Vです。
非正弦波励磁、あるいは飽和領域ではこの式が成り立ちませんので注意が必要です。

励磁できる最大磁界Hmは次式で決まります。

I：励磁電流　N1：1次巻線数　Le：平均磁路長

励磁電流Iは、ご使用になるパワーアンプに依存します。

B-Hアナライザの機種と組合せるオプションによって異なります。B-Hアナライザ単体の機種別の測定周波数は下表となります。組合せるオプションによる測定周波数については、各オプションの説明をご覧下さい。

B-Hアナライザは、性能の上では上記周波数まで測定することができますが、上限周波数については試料のインダクタンスLに注意が必要です。

B-Hアナライザの入力容量Cと試料のインダクタンスLがLC並列共振回路を形成しますので、測定周波数は共振 周波数の1/10以下の周波数になるように使用することが必要です。機種選定時にはこのことも考慮してください。尚、共振周波数fcは次式で計算することができます。
L：試料のインダクタンス　C：測定装置の入力容量（SY-8218 / SY-8219は約18.5pF） N1：1次巻線数　N2：2次巻線数

さらに高位相角（≧およそ87°）の試料では共振の影響が大きくなりますので、高位相角の試料を測定する場合は、共振周波数の1/20以下の周波数で測定することを推奨しています。

SY-8218 / SY-8219をオプションのDCバイアステスタSY-960(SY-961,SY-962)と組み合わせることで測定することができます。試料に直流励磁用の3次巻線を施す必要がないので、従来より遥かに簡単に測定することができます。

SY-8218 / SY-8219はDuty50%に限定されますが、標準で10Hz～1MHzで測定することができます。また、オプションのDCバイアステスタSY-960(SY-961,SY-962)と組み合わせることで、可変Duty10～90%で、10kHz～1MHzで測定することができます。

飽和磁束密度に対応する、磁界(の強さ)と誘起電圧がB-Hアナライザの測定範囲内であれば、測定することができます。

SY-8218 / SY-8219では振幅比透磁率と複素透磁率を測定することができます。カーソル測定機能を使用すると、B-Hカーブの任意のポイントでの振幅比透磁率も測定することができます。

オプションの恒温槽スキャナシステムと組み合わせて測定することができます。恒温槽スキャナシステムの主な仕様を下表に示します。

尚、恒温槽スキャナシステムと組み合わせた場合は、測定周波数の上限は5MHzとなります。組み合わせるB-Hアナライザあるいは、ご使用になるパワーアンプの測定周波数の上限がこれを下回る場合は、そちらが測定周波数の上限となります。
【参照】恒温槽スキャナシステム

オプションのソフトウェアであるSY-811連続測定機能をB-Hアナライザに追加すれば測定することができます。試料を励磁した状態を維持し、1min間隔で測定を行い、最大99,999min(約70日間)の磁気特性の時間変化を測定することができます。

お手持ちのPCにオプションのリモートコントロールソフトウェアSY-810を組み込めば、B-Hアナライザ単体、あるいは恒温槽スキャナシステム等のオプション機器と組み合わせて、自動プログラム測定を行うことができます。SY-810の主な仕様は以下をご覧下さい。尚、リモートコントロール用の通信コマンドは公開していないので、お客様自身がプログラミングを行い、独自にB-Hアナライザをリモートコントール測定することはできません。

4象限出力の専用パワーアンプを取り揃えています。下記の対応表を参考に希望機種を選択してください。

専用パワーアンプを使用しなくても、4象限出力のパワーアンプであれば測定できます。専用パワーアンプはDCオフセット調整を±1Vの範囲で微調することができ、限りなくDCオフセットをゼロに近づけられるよう設計されたパワーアンプです。DCオフセットがあると、意図しない直流重畳の磁気特性を測定することになり、非対称なB-Hカーブが描かれます。専用パワーアンプを使用しない場合は、この点に十分注意が必要です。DCオフセットをゼロできない場合は、オプションのSY-514 LF ACカプラを使用すれば、測定周波数300Hz以上でDCオフセットを完全にゼロにすることができます。

有償にて承っております。別途ご相談ください。

差異の原因の1つめはLC並列共振現象の影響が考えられます。共振周波数は巻線数により変化します。コアロス測定は検出電圧、検出電流がB-Hアナライザの測定可能範囲内であれば測定できますが、B-Hアナライザの入力容量Cと試料のインダクタンスLがLC並列共振回路を形成しますので高周波測定時には注意が必要です。測定周波数は共振周波数の1/10以下の周波数になるようにご使用ください。共振周波数fcは次式で計算することができます。

L：試料のインダクタンス　C：B-Hアナライザの入力容量（SY-8218 / SY-8219は約18.5pF） N1：1次巻線数　N2：2次巻線数

さらに高位相角（≧およそ87°）の試料では共振の影響が大きくなりますので、高位相角の試料を測定する場合は、共振周波数の1/20以下の周波数で測定することを推奨しています。

原因の2つめは試料内部の磁界(の強さ)H、あるいは磁束密度Bの不均一性の影響が考えられます。試料の透磁率が低い、形状がトロイダル状でない、あるいは巻線が均一でない場合は、試料内部のH、Bの大きさが試料の位置によって異なることが多々あります。巻線数を変えると、Hの平均励磁位置、あるいはBの平均検出位置が変化し、結果的にコアロスに差異が生じてしまうことがあります。

波形歪が発生するのは試料の特性です。磁界（の強さ）Hに対する磁束密度Bの大きさが非線形に変化するようになるためです。特に試料の飽和磁束密度に近づいてくると、波形歪はより顕著に現れます。

巻線数は下記を推奨しています。

励磁コイルN1：3ターン以上
検出コイルN2：1ターン以上でN1≧N2

N1が少ないと必要な磁界(の強さ)に対して大きな電流を必要とし、N2が多いと検出される誘起電圧が増加します。 また、N1 < N2だと、励磁系から見たB-Hアナライザの入力容量が (N2/N1)の2乗倍になり、並列共振周波数fcがN1/N2に低下するので注意が必要です。

コイルは、可能な限り試料に等間隔に巻き、コア内の磁界(の強さ)が均一になるよう、あるいは磁束密度の検出箇所が偏らないようにします。特に、検出コイルは試料に密着するように巻き、検出コイルとコアとの間の空隙に、無効な磁束が鎖交しないようにします。励磁コイルと検出コイルが重ってしまう場合は、検出コイルを先に巻き試料に密着させます。励磁コイルと検出コイルの巻線数が同じ場合には、バイファイラ巻きが推奨されます。バイファイラ巻きとは、1次巻線（励磁コイル）と2次巻線（検出コイル）がペアになった巻線で、各々別々に巻線する よりも漏れ磁束を減少させ、1次～2次間の結合係数を改善できます。

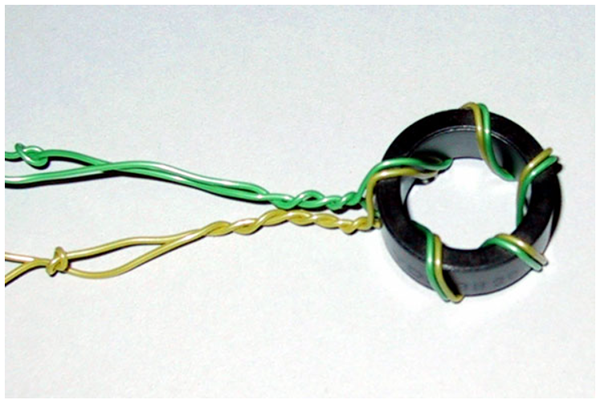

【参照】バイファイラ巻き

正弦波励磁でB-Hカーブが非飽和領域では、最大磁束密度Bmと誘起電圧V2の関係は次式で表されます。

f：測定周波数　Ae：試料の実効断面積　N2：2次巻線数

V₂=2πfN₂A_eB_m

したがって、非飽和領域ではご使用になるB-Hアナライザの検出電圧範囲内のV2に対応するBmまで測定することが可能です。SY-8218、SY-8219ではV2の最大許容値は200Vです。非正弦波励磁、あるいは飽和領域ではこの式が成り立ちませんので注意が必要です。

目標とする最大磁束密度Bmの値を先に決めて誘起電圧V2の値を計算する場合、飽和の状態によっては実際の誘起電圧V2のピーク値が上記計算値の3～10倍になるので十分に注意してください。試料や機器の破壊を防止するため、最初の測定は、目標とする最大磁束密度Bmの値の50～75%になるように始め、徐々に励磁レベルを大きくするようにしてください。

励磁できる最大磁界(の強さ)Hmは次式で決まります。

I：励磁電流　N1：1次巻線数　Le：実効磁路長

励磁電流Iは、ご使用になるパワーアンプに依存します。

2次側の検出コイルを用いない1巻線法で測定すれば、1次側励磁コイル巻線の銅損も含めた損失を測定することができます。B-Hアナライザは1巻線法の測定も行うことができます。

圧粉等の低透磁率、低鉄損の試料を測定する場合は、試料を載置する付属のターンテーブルSY-510/511から、試料を15mm以上離すことをお薦めします。SY-510/511の基材はアルミニウムです。試料から漏れ磁束が生じ、それがSY-510/511に鎖交すると、そこで渦電流損が生じて、鉄損の測定誤差となり正しい測定ができなくなります。

試料が導体の場合は、さらに試料間も15mm以上離すことをお薦めします。同様に試料から漏れ磁束生じ、それが隣接する試料に鎖交すると、渦電流損が生じて正しい測定ができなくなります。

注意点の1つめは、測定ヨークと試料との間にギャップを形成させないことです。ギャップがあると漏れ磁束が発生し、正しい測定ができません。測定前に必ず試料や測定ヨークに異物が付着していないことを確認しましょう。

2つめは、検出コイルであるBコイルと試料との間の空隙を最小にすることです。空隙に地磁気や漏れ磁束など不要な磁束が鎖交すると、正しい測定ができません。比透磁率が低い試料を測定する場合は、特に注意が必要です。

SY-960で測定できる試料のインダクタンスLの上限は数10μHです。それ以上のインダクタンスLをもつ試料を測定すると、パワーアンプから供給される交流の一部が試料ではなく、DCバイアスソースSY-961に流れ込んでしまい、正しい測定ができなくなります。

一般に軟磁性体は温度特性をもっています。特にフェライトは室温付近で磁気特性が不安定です。軟磁性体の正確な磁気特性測定を行うときには、恒温槽で試料を一定温度に保持しながら測定する必要があります。

また、材料によっては、試料温度とは無関係に励磁時間や励磁履歴によって磁気特性が変化するものがあります。オプションの連続測定機能SY-811を追加することによって、最大99,999min(約70日間)の磁気特性の1[min]ごとの時間変化を観測することができます。測定するたびに磁気特性が大きく変化する場合は、SY-811で連続測定を行って、磁気特性が励磁時間によって時間変化していないかを確認してみることをお薦めします。

形状によってコア内部の磁束密度分布が変化するためです。磁束はコア内部の磁気抵抗が低い箇所を通過します。そのため、磁束密度分布が不均一となり、局所的に磁束密度が高い箇所が生じ、磁束密度分布が均一な形状の時と異なる挙動を示す場合があります。

アロスの正確な分離法は現在のところ確立していません。 当社で行ったB-HアナライザSY-8218の測定値からコアロスを 分離した例を下記に示しますので、参照下さい。

「B-Hアナライザを用いた電磁鋼板のコアロス分離」についての参考資料

当社は、首都大学東京殿(旧東京都立大学)と共同でギャップ付きコア の磁化曲線の算定方法を研究しています。詳しくは下記をご覧下さい。

「B-Hアナライザを用いたギャップコアの磁化曲線の算定」の資料

当社のB-Hアナライザでの算出方法の資料を下記に示しますので、ご参照ください。

「複素透磁率の求め方」の資料

計器読む像」が読み取りできるメーターは以下の通りです。
メーターによっては読み取れない場合もありますので、事前の読み取りテストを推奨します。

• アナログメーター（扇形・円形）
  　 円形メーターは針の可動範囲が360°未満のものに限ります。
• 7セグメーター（発光・液晶）
• ドットメーター（ドットフォント・PCフォント）　
  　 読み取れないフォントについてはご相談ください。
• フロートメーター、 縁形メーター
• ランプ（点灯・消灯判別、点灯色判別）
• 回転式/ドラム式メーター

数値を記したドラム状の部品が回転する事で、積算値を示すメーターの事を指します。主に以下のような用途で使用されています。

• 電力量メーター
• ガスメーター
• 水道メーター
• アワーメーター（装置の使用時間を計測）

読み取り結果（ログ・画像）はPC上、または(ネットワークドライブに割付可能な領域があれば)サーバー上に保存可能です。

画像フォルダの中から対応する日時で探すか、画像が保存される際にCSVファイルに出力されるフルパスを使用して探します。フォルダ分け機能を使うと、更に探しやすくなります。

ファイル名は「20240902.csv（例）」のように西暦と日付が付いた形となります。

特にありません。

読み取ったタイミングで出力します。
既存のファイルに計測データが追加されて更新されるイメージです。

できません。1台のPCで読み取っているメーター全ての情報が1つのCSVファイルに出力されます。

できません。1台のPCで読み取っているメーター全ての情報が1つのCSVファイルに出力されます。

できません。データを自動削除する機能はないので、必要がなくなった場合はお客様自身でデータを削除していただく必要があります。

午前の読み取りを終了した時のデータの後ろに、午後に再開した時のタイムスタンプで記録/保存します。

CSVファイルは読み取ったタイミングで、計測データが追加されて更新されます。また、CSVファイルは、選択された日毎/週毎/月毎のいずれかの設定に応じて、読み取ったタイミングで新しく追加されていきます。

初回のみ設定が必要です。

対応可能です。設定動画やマニュアルを参照いただければ、ユーザー様が対応できる内容となっています。

カメラの位置が変わっていなければ、PC再起動後に再設定は不要です（ただし、設定ファイルの再読み込みは必要です）。

秒単位で設定可能です。設定範囲は（1～7,200秒）です。

ログ（日付・時刻・メーター名・値）とメーター画像を保存することができます。

画像の保存形式は、JPEG、BMP、PNGの三種類です。

読み取り結果（ログ・画像）はPC上、または(ネットワークドライブに割付可能な領域があれば)サーバー上に保存可能です。

画像フォルダの中から対応する日時で探すか、画像が保存される際にCSVファイルに出力されるフルパスを使用して探します。フォルダ分け機能を使うと、更に探しやすくなります。

ファイル名は「20240902.csv（例）」のように西暦と日付が付いた形となります。

特にありません。

読み取ったタイミングで出力します。
既存のファイルに計測データが追加されて更新されるイメージです。

できません。1台のPCで読み取っているメーター全ての情報が1つのCSVファイルに出力されます。

できません。1台のPCで読み取っているメーター全ての情報が1つのCSVファイルに出力されます。

できません。データを自動削除する機能はないので、必要がなくなった場合はお客様自身でデータを削除していただく必要があります。

午前の読み取りを終了した時のデータの後ろに、午後に再開した時のタイムスタンプで記録/保存します。

CSVファイルは読み取ったタイミングで、計測データが追加されて更新されます。また、CSVファイルは、選択された日毎/週毎/月毎のいずれかの設定に応じて、読み取ったタイミングで新しく追加されていきます。

弊社は「計器読む像」のライセンス販売（売切）をしております。
恐れ入りますが、詳細な価格については弊社営業窓口までお問い合わせください。

「スタートアップセット（メーター1個対象）+ 追加メーター数分の追加ライセンス」を基本としています。外部連携等のオプション機能については別途加算されます。

記録/保存を伴わない動作検証であれば、保存本体ソフトウェアをダウンロードするだけで実施できます。記録/保存ができる、
2週間限定の無償トライアル用ライセンスも提供していますので、ご希望の方はお問い合わせフォームよりお申込みください。

原則、検証時に使用する期間限定のライセンスのみとなります。PCとカメラはお客様でご用意をお願いいたします。

IWセンサー付きの「プラン1」、他社センサー連携の「プラン2」、地図表示のみの「プラン3」があります。

TOTP認証（有償オプション）に対応しており、IDごとのアクセス制限で安心して利用できます。

全国で累計8,000台以上の導入実績があり、令和4年度九州電波協力会長表彰も受賞しています。

タンクの種類や設置環境により異なりますが、デモ機貸出や段階的導入も可能です。弊社までご相談ください。
