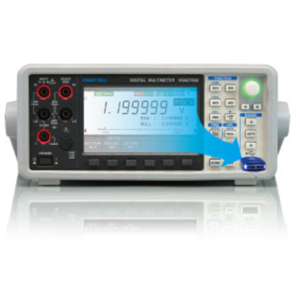

判定機能をさらに生かす新表示を搭載 デジタルマルチメータ VOAC7602
- 6½桁表示
- 高解像度4.3インチ(109mm)液晶モニタ採用

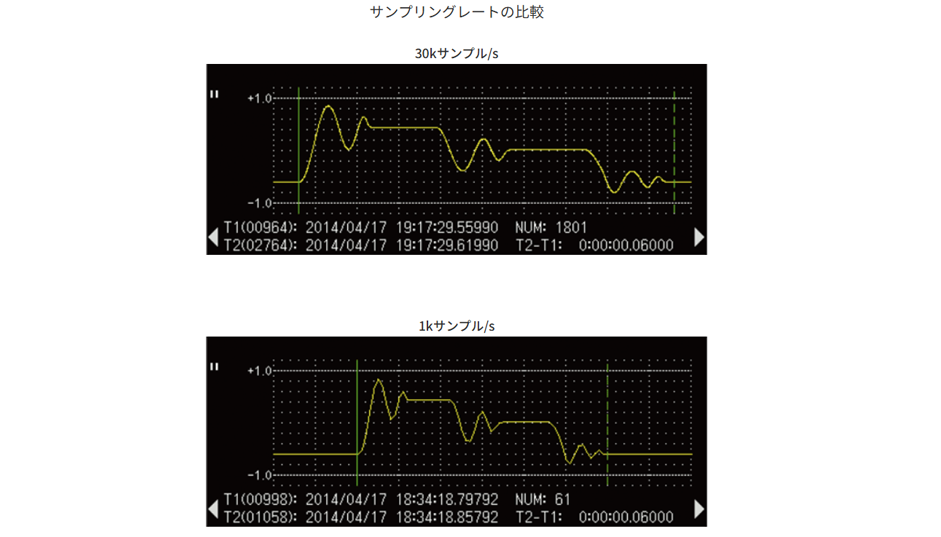

- 最速30kサンプリング/sを実現

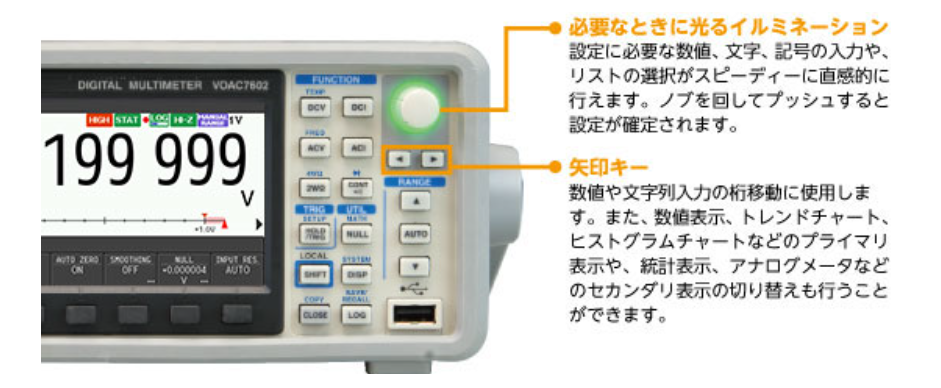

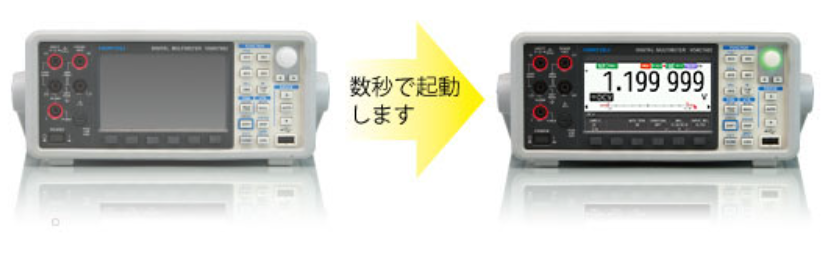

製品概要
見やすい大画面 高解像度液晶モニタ4.3インチ109ｍｍ
明るくて視野角が広く、使うほどにその良さが分かります。
数字フォントはノーマル(ゴシック)と7セグメントの二種類から選択できます。
また、背景色も2つのモード(白・黒)より選択できます。

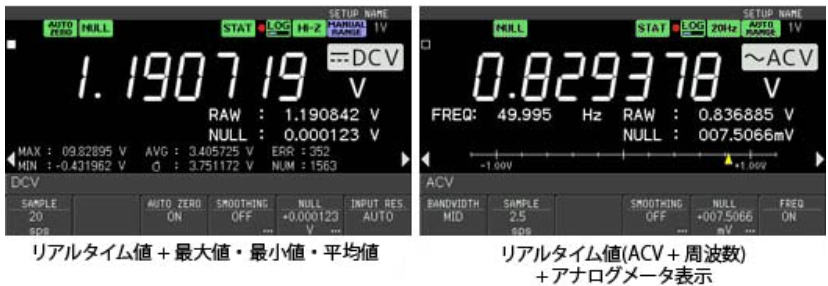

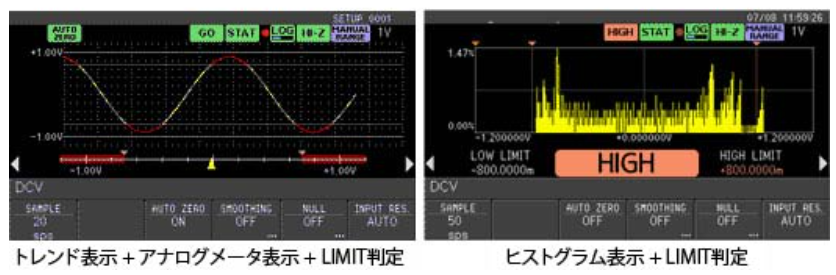

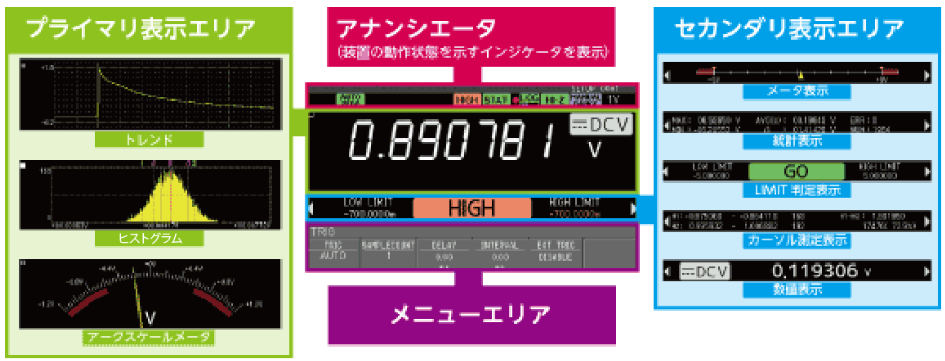

パソコンを使わず、多彩な解析表示組み合わせを実現

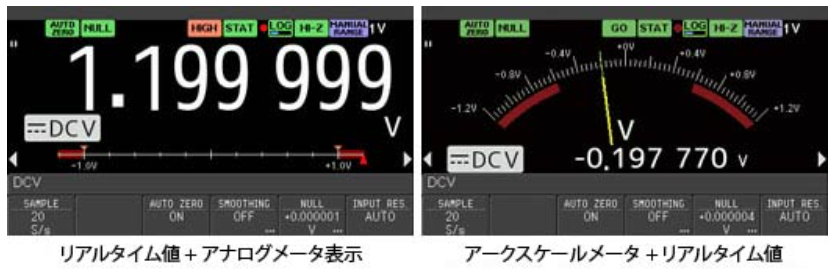

プライマリ表示は、数値表示、トレンドチャート、ヒストグラムチャート、アークスケールメータなど複数の表示を持っており、それぞれのプライマリ表示に対して、セカンダリ表示も豊富に用意されていますので、測定ニーズに合わせて様々な画面の組み合わせが選択できます。

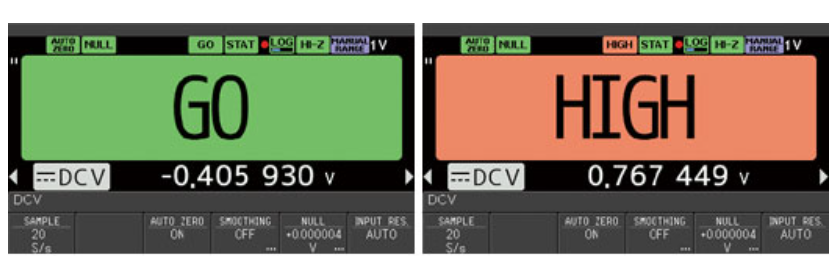

判定機能をさらに生かす新表示
■大きな表示が視認を容易にしました。
離れた場所からも視認することが出来ます。
調整作業などがやりやすいと早くも評判です。

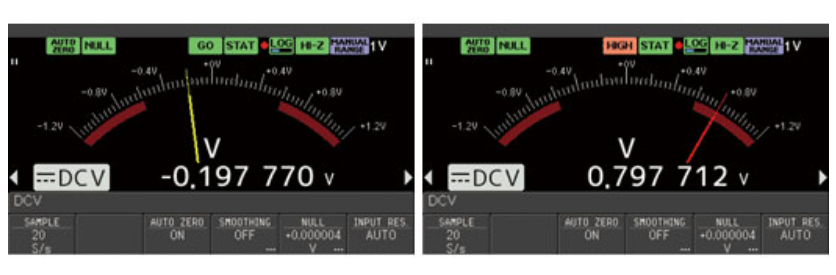

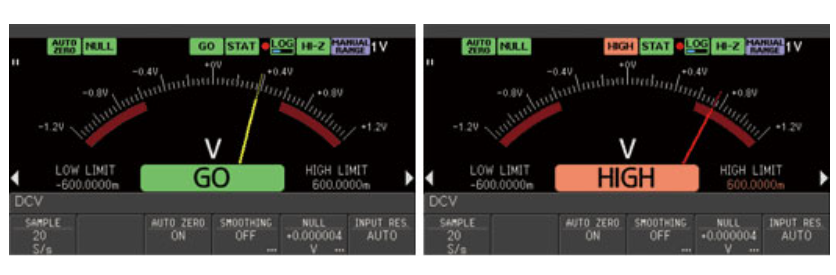

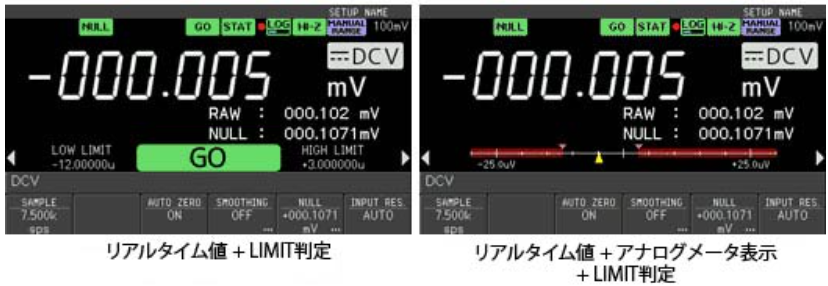

■ユニークな針表示。アナログ的変化をデジタルで疑似表示します。
目安の判断に便利なほか、判定機能と合わせてさまざまな使い方が出来ます。
判定基準を超えると指針の色が変わります。
画面の瞬速ログメモリのセーブが可能
ツーアクションで画面コピーが完了します。
測定状態、測定条件は一切関係ありません。
必要なときにキー操作2回で画面コピーできます。煩わしい設定が不要で、多忙な測定作業の時に非常に重宝する機能です。
※VOAC7602のみ

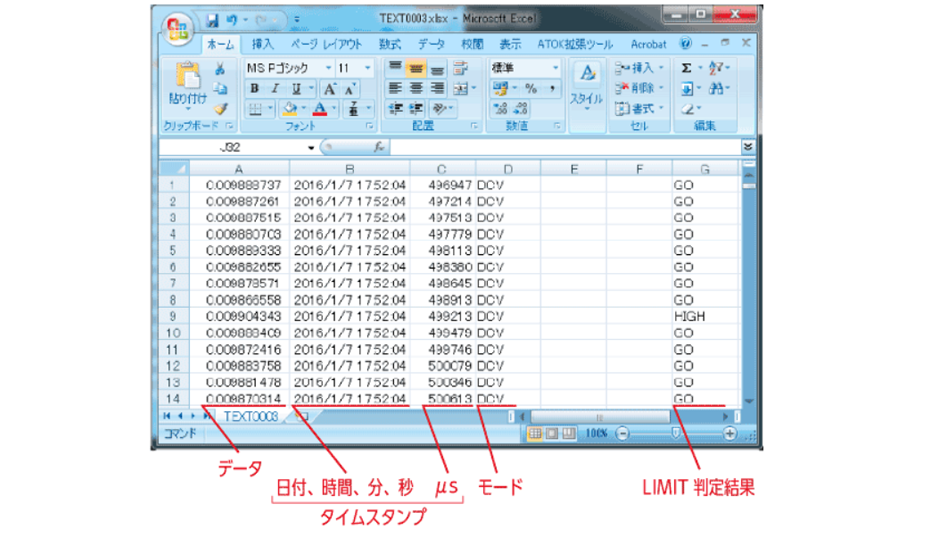

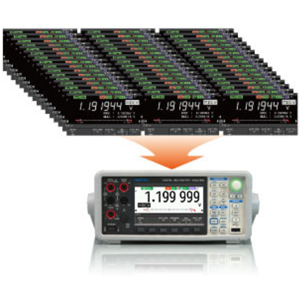

大容量100kリーディングス ロギングメモリ
大容量メモリにより、1回/秒で24時間以上のデータがタイムスタンプ付きで取得できます。
また、常時ロギングしているので取り忘れがありません。
ロングメモリで長時間ロギングが可能
100kポイント分のデータサイズを持ち長時間のロギングに対応します。
例)サンプリングレートが1回/秒の場合1日以上のロギングが可能です。
サンプリングレート
(サンプル/s) | 1 | 4 | 20 | 100 | 500 | 1k | 2k | 7.5k | 15k | 30k |
取込時間
( 時: 分: 秒) | 27:46:40 | 6:56:40 | 1:23:20 | 0:16:40 | 0:03:20 | 0:01:40 | 0:00:50 | 0:00:13 | 0:00:07 | 0:00:03 |

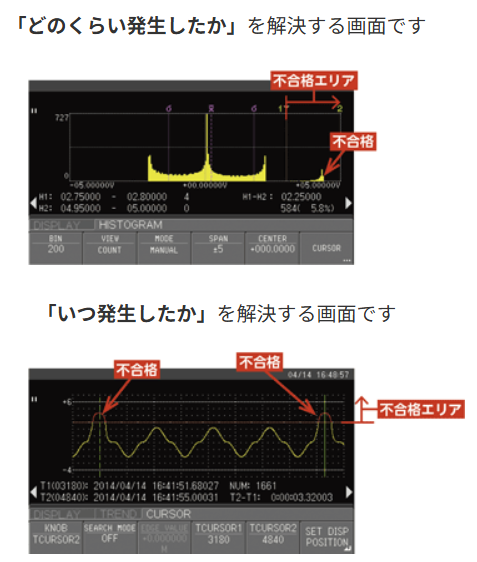

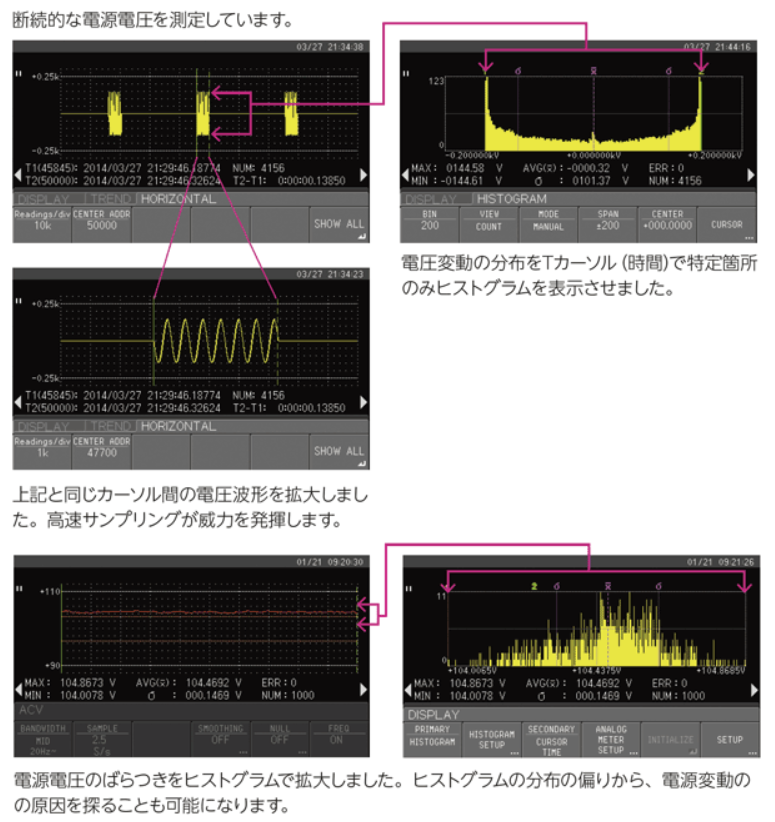

歩留まりの測定に役立つ

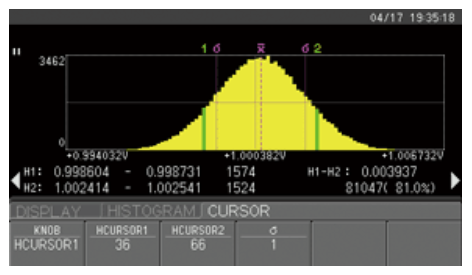

オフライン・ヒストグラムチャート表示

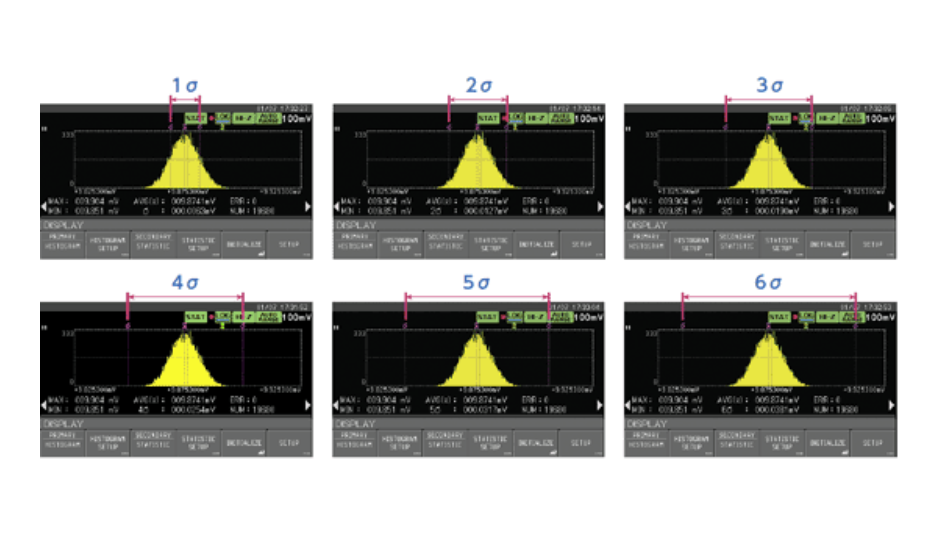

ログメモリに取り込んだデータをヒストグラムで表示させて、カーソル操作で歩留まりを容易に測定することが可能です。
従来はパソコンで解析していた機能ですが、判定が現場で行えるので作業効率の大幅な向上が望めます。
カーソルで囲んだ範囲の度数、全体に対する割合（%）が表示されます。
横軸が電圧など、判定の基準となる指数となるので、判定基準に対する割合が直感的につかめます。
測定値の時間的変化が表示される

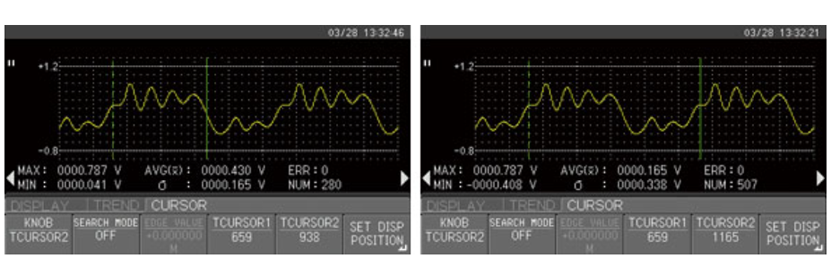

オフライン・トレンドチャート表示
オシロスコープのような表示に加え、カーソルの範囲に応じて統計値を再計算可能なので、必要な範囲の統計データが得られます。画面をUSBメモリへコピーしながら行うことができるので、作業効率のさらなる向上に役立ちます。
様々なニーズに応えるトリガ機能

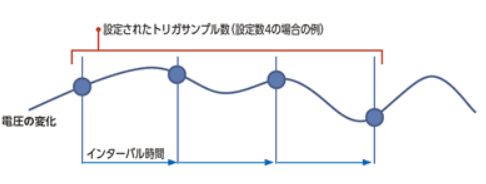

【インターバルトリガ機能】

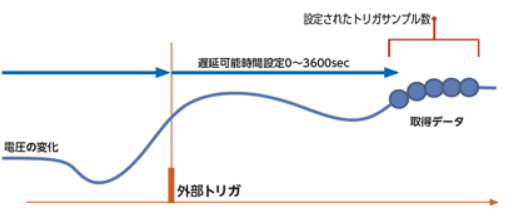

【トリガ遅延機能を使った測定】
トリガ入力から最初のデータ測定までの遅延時間を設定できます。
生産設備など測定タイミングを遅らせて、測定が安定する状態を待ってから測定することができます。
以降の性能については、下記の条件、定義によります。
余熱時間 : 1時間 温度/湿度 23℃±5℃ 80%RH以下、1年間の確度、応答時間：各レンジ内で確度に入る時間
直流電圧測定（DCV）
【確度と分解能】
単位 ： ±（% of reading + % of range)
| レンジ | 6½桁時フルスケール | 分解能 | 確度 | 温度係数/℃ | 入力インピーダンス |
|---|
| 100mV | 119.9999 | 0.1μV | 0.0050 + 0.0035 | 0.0005 + 0.0005 | 1GΩ以上
または
10MΩ±1% |
| 1V | 1.199999 | 1μV | 0.0040 + 0.0007 | 0.0005 + 0.0001 |
| 10V | 11.99999 | 10μV | 0.0035 + 0.0005 |
| 100V | 119.9999 | 0.1mV | 0.0045 + 0.0006 | 10MΩ±1% |
| 1000V | 1100.000 | 1mV | 0.0045 + 0.0010 |
- サンプリングレート ： １S/s
- 最大許容電圧 : 100mV～100Vレンジ ： 800Vpeak（連続）、1100Vpeak（1分間）、1000V レンジ ： ±1100Vpeak（連続）
- 応答時間 ： 1秒以内
【ノイズ除去】
| PLC | NMRR | CMRR アンバランス抵抗1kΩ |
|---|
| 1PLCの整数倍 | 55dB | 120dB |
| 上記以外 | 0dB | － |
(50Hz/60Hz±0.1%)
交流電圧測定（ACV）
【分解能と測定範囲】
真の実効値検波 クレストファクタ：＜5
| レンジ | フルスケール | 分解能 | 測定範囲 | 入力インピーダンス |
|---|
| MD | HIGH |
|---|
| 100mV | 119.9999 | 0.1μV | 20Hz～300kHz | 200Hz～300kHz | 約1MΩ//
100pF以下 |
| 1V | 1.199999 | 1μV |
| 10V | 11.99999 | 10μV |
| 100V | 119.9999 | 0.1mV |
| 750V | 750.000 | 1mV | 20Hz～100kHz | 200Hz～100kHz |
【確度】
単位 ： ±（% of reading + % of range)
| レンジ | 周波数 | 確度 | 温度係数 |
|---|
| 100.0000mV | 20Hz～45Hz | 0.70 + 0.04 | 0.070 + 0.004 |
| 45Hz～100Hz | 0.20 + 0.04 | 0.020 + 0.004 |
| 100Hz～20kHz | 0.06 + 0.04 | 0.005 + 0.004 |
| 20kHz～50kHz | 0.12 + 0.05 | 0.011 + 0.005 |
| 50kHz～100kHz | 0.60 + 0.08 | 0.060 + 0.008 |
| 100kHz～300kHz | 4.00 + 0.50 | 0.200 + 0.020 |
| 1.000000V～750.000V | 20Hz～45Hz | 0.70 + 0.03 | 0.070 + 0.003 |
| 45Hz～100Hz | 0.20 + 0.03 | 0.020 + 0.003 |
| 100Hz～20kHz | 0.06 + 0.03 | 0.005 + 0.003 |
| 20kHz～50kHz | 0.11 + 0.05 | 0.011 + 0.005 |
| 50kHz～100kHz | 0.60 + 0.08 | 0.060 + 0.008 |
| 100kHz～300kHz | 4.0 + 0.50 | 0.200 + 0.020 |
- 正弦波での確度
- 最大許容電圧 750Vrmsまたは1100Vpeak、DC成分は±500V以下
- 750Vレンジでは 100ｋHｚ または 8×107 V・Hz に制限されます。
- クレストファクタはフルスケール入力において、3もしくは最大入力電圧のいずれか小さい方まで
- 保証します。
直流電流測定（DCI）
【確度と分解能】
単位 ： ±（% of reading + % of range)
| レンジ | 5½桁時フルスケール | 分解能 | 確度 | 温度係数/℃ | シャント抵抗 |
|---|
| 1mA | 1.199999 | 1nA | 0.050 + 0.006 | 0.0020 + 0.0050 | 90Ω |
| 10mA | 11.99999 | 10nA | 0.050 + 0.020 | 0.0020 + 0.0020 | 5Ω |
| 100mA | 119.9999 | 100nA | 0.050 + 0.005 | 0.0020 + 0.0005 |
| 1A | 1.199999 | 1μA | 0.100 + 0.010 | 0.0050 + 0.0010 | 0.1Ω |
| 3A | 3.00000 | 10μA | 0.120 + 0.020 | 0.0050 + 0.0020 |
- 分解能6 ½桁状態に適用します。
- 最大許容電流 全レンジ：3 ADC 又は 3 Arms （連続、3 Aヒューズで保護)
交流電流測定（ACI)
【分解能と測定範囲】
真の実効値検波 クレストファクタ：＜5
| レンジ | フルスケール | 分解能 | 測定範囲 | シャント抵抗 |
|---|
| MD | HIGH |
|---|
| 1A | 1.199999 | 1μA | 20Hz～5kHz | 200Hz～5kHz | 0.1Ω |
| 3A | 3.00000 | 10μA |
【確度】
単位 ： ±（% of reading + % of range)
| レンジ | 周波数 | 確度 | 温度係数 |
|---|
| 1A | 20Hz～45Hz | 0.70 + 0.04 | 0.100 + 0.006 |
| 45Hz～100Hz | 0.30 + 0.04 | 0.035 + 0.006 |
| 100Hz～5kHz | 0.10 + 0.04 | 0.050 + 0.006 |
| 3A | 20Hz～45Hz | 0.70 + 0.06 | 0.100 + 0.006 |
| 45Hz～100Hz | 0.35 + 0.06 | 0.035 + 0.006 |
| 100Hz～5kHz | 0.15 + 0.06 | 0.050 + 0.006 |
- 正弦波での確度
- 最大許容電流 ： 3Arms 連続(3Aヒューズで保護)
端子抵抗測定（2WΩ) / 4端子抵抗測定（4WΩ)
【分解能、確度と測定電流】
単位 ： ±（% of reading + % of range)
| レンジ | フルスケール | 分解能 | 確度 | 温度係数 | 測定電流 |
|---|
| 100Ω | 119.9999 | 0.1mΩ | 0.010 + 0.004 | 0.0006 + 0.0005 | 約1mA |
| 1kΩ | 1.199999 | 1mΩ | 0.010 + 0.001 | 0.0006 + 0.0001 | 約1mA |
| 10kΩ | 11.99999 | 10mΩ | 0.010 + 0.001 | 0.0006 + 0.0001 | 約100μA |
| 100kΩ | 119.9999 | 0.1Ω | 0.010 + 0.001 | 0.0006 + 0.0001 | 約10μA |
| 1MΩ | 1.199999 | 1Ω | 0.010 + 0.001 | 0.0010 + 0.0002 | 約5μA |
| 10MΩ | 11.99999 | 10Ω | 0.040 + 0.001 | 0.0030 + 0.0004 | 約500nA |
| 100MΩ | 119.9999 | 100Ω | 0.800 + 0.010 | 0.1500 + 0.0002 | 約500nA //10MΩ |
- 6½桁の分解能で、4端子抵抗測定、又はNULL演算によるゼロ補正後の2端子抵抗測定に対する確度です。
NULL演算を使用しない場合は、2端子抵抗測定に0.2Ωの追加誤差を加算します。
- 最大許容電圧 Ω-COM端子間 ：800Vpeak（連続）,1100Vpeak（1分間）、Sense Hi-Lo間 ：200 Vpeak
- 端子開放電圧 <17 V
導通テスト（CONT）、ダイオード測定
単位 ： ±（% of reading + % of range)
| 項目 | 測定電流 | 確度 | 温度係数 | 備考 |
|---|
| 導通テスト | 約1mA | 0.010 + 0.020 | 0.001 + 0.002 | 閾値:1Ω～1000Ω |
| ダイオード | 測定範囲:0.1mV～1.1999V |
- 最大許容電圧：800Vpeak(連続）、1100Vpeak（1分間）
温度測定（TC：熱電対）
【確度と分解能】
| 熱電対種類 | 測定範囲(℃) | 確度 | 分解能 | 最大許容電圧 |
|---|
| R | -50～0 | 0.02+0.70 | 0.001℃ | 800 Vpeak（連続）
1100 Vpeak(1分間) |
| 0～+100 | 0.02+0.50 |
| +100～+1765 | 0.02+0.30 |
| K(CA) | -200～-100 | 0.15+0.50 |
| -100～0 | 0.15+0.35 |
| 0～+1370 | 0.15+0.20 |
| T(CC) | -200～-100 | 0.15+0.50 |
| -100～0 | 0.15+0.35 |
| 0～+400 | 0.15+0.20 |
| J(IC) | -200～-100 | 0.15+0.50 |
| -100～0 | 0.15+0.35 |
| 0～+1200 | 0.15+0.20 |
| E(CRC) | -200～-100 | 0.15+0.50 |
| -100～0 | 0.15+0.35 |
| 0～+1000 | 0.15+0.20 |
- 上記確度には熱電対の確度を含みません。
- 冷接点温度は、TEMP／SENSORメニューで入力し、その分の誤差は含みません。
- 動作保証温度0℃～18℃、28℃～50℃においては、±0.1℃/℃を加算(全熱電対)します。
- -200℃より低い温度を測定値として表示することがありますが、確度保証外です。
- 基準熱起電力はJIS C 1602-1995による折れ線近似計算によります。
温度測定（RTD：測温抵抗体）
【測定範囲、確度と分解能】
| RTD種類 | 測定範囲(℃) | 測確度 | 温度係数 | 分解能 |
|---|
| Pt100 | -200～+850 | 0.06℃ | 0.003℃ | 0.01℃ |
| JPt100 | -200～+510 |
- Pt100：JIS C1604-1997の規格に準拠します。
- JPt100：JISC1604-1989の規格に準拠します。
- 4導線式では、測定ケーブル（又はプローブ）の確度を含みません。
- 最大許容電圧：800 Vpeak(連続)、又は1100 Vpeak（1分間）
周波数測定（FREQ）
【確度と表示桁数、測定範囲】
AC 結合、レシプロカル方式、クレストファクタ＜5
| ゲート時間 | 表示桁数と測定範囲 | 確度(%) |
|---|
| 3Hz～5Hz | 5Hz～10Hz | 10Hz～40Hz | 40Hz～300kHz |
|---|
| 1s | 7桁:3.000000Hz～300.0000kHz | 0.1 | 0.05 | 0.03 | 0.01 |
| 100ms | 6桁:3.00000Hz～300.000kHz |
| 10ms | 5桁:3.0000Hz～300.00kHz |
| 1ms | 4桁:3.000Hz～300.0kHz |
- 最大許容電圧 ： 750Vrms,または1100Vpeak （連続）ただし、DC成分は±500V以下
- 入力範囲 ： 3Hz-100kHz ：100mVrms～ 750Vrms （ただし、100kHz～ 300kHz は最大 2.2×107【V・HZ】まで）
- 200Vrms以上の入力については100kHzまでの保証となります。
サンプリングレートと分解能
【 DC系（DCV、DCI、2WΩ、4WΩ）】
| サンプリング レート(S/s)＊ | 表示桁 | 備考 |
|---|
| 電源周波数：50Hz | 電源周波数：60Hz |
|---|
| 2.5（1）～ 50（20） | 2.5（1）～ 60（20） | 6½桁 | （ ）内はAUTOZERO ONまたは4WΩ時 |
| 100 ～ 30k | 100 ～ 30k | 5½桁 | 4WΩ時は 選択できません |
＊サンプリングレートは、ロギング機能のMODEがBULKモードでの取り込み時のみ、保証します。
【AC系（ACV、ACI）】
| ACフィルタ | サンプリングレート | 表示桁 | 応答時間＊ |
|---|
| 電源周波数：50Hz | 電源周波数：60Hz |
|---|
| MID | 2.5S/s | 2.5S/s | 6½桁 | 3秒以内 |
| HIGH | 2.5 ～ 50S/s | 2.5 ～ 60S/s | 2秒以内 |
＊ 各レンジで確度に入る時間
トリガ機能
| 項目 | 内容 |
|---|
| トリガモード | AUTO、SINGLE |
| トリガサンプル数 | 1～100,000 |
| トリガディレイ | 0.00ms～3,600 s （分解能10μs） |
| トリガインターバル | 0.00ms～3,600 s （分解能10μs） |
演算機能
| 項目 | 内容 |
|---|
| 演算種類 | 移動平均、NULL演算、スケーリング演算、デシベル演算、統計演算、リミット演算 |
ロギング機能
| 項目 | 内容 |
|---|

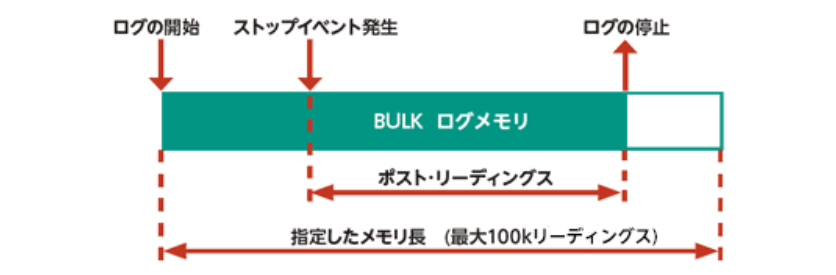

| モード | NORMALモード | 測定データをリアルタイムにモニタしながらメモリに格納するモードサンプリングレートは保証されません |
| BULKモード | 測定データをリアルタイムにモニタできないが、サンプリングレートを保証するモード
STOP EVENTによる測定停止、ポストトリガ数の設定が可能 |
| データサイズ | NORMALモード | 100k Readings固定 |
| BULKモード | 1k、2k、5k、10k、20k、50k、100k Readings |
| STOP EVENT（ＢULKモードのみ） | EXT TRIG、LEVEL、LIMIT判定をEVENTにして、測定停止可能 |
| ポストトリガ数（BULKモードのみ） | STOP EVENT発生以降のデータ取得数を データサイズの0～100％で設定可能 （設定分解能 1%) |
プライマリディスプレイ
| 項目 | 内容 |
|---|
| 数値表示 | フォント： 7セグ、ゴシック体
サイズ：NORMAL、LARGEを選択可能
ACＶと周波数、NULLと測定値等を同時表示可能 （NORMALサイズの時のみ） |
| トレンドチャート表示 | 垂直軸 ： AUTO、FULLSCALE、MANUALを選択可能
オフラインブラウズモード ： 波形の拡大スクロール、カーソル&サーチ測定が可能 |
| ヒストグラムチャート表示 | BIN数 ： 2～400、統計カーソル、Hカーソル測定可能
オフラインブラウズモード ： BIN数などの表示条件を変更して再表示可能 |
| アークスケールメータ表示 | スケール ： AUTO、FULLSCALE、MANUAL、LOGを選択可能 |
| LIMIT表示 | LIMIT判定結果を大きく GO、HIGH、LOW で表示 |
セカンダリディスプレイ
| 項目 | 内容 |
|---|
| 種類 | 数値表示、アナログメータ表示、統計表示、LIMIT判定表示の選択が可能。
トレンドチャート表示、ヒストグラムチャート表示では、さらに各チャートの情報表示、各カーソル測定表示が可能。 |
一般仕様
| 項目 | 内容 |
|---|
| インタフェース | USB2.0（標準）、 GPIB（オプション）、 LAN & RS-232 （オプション）、DIOインタフェース（オプション）
※USB メモリ等は使用できます。 |
| REMOTEコマンド | SCPI準拠 または IWATSU VOAC752xシリーズ互換
（旧SC-303A互換コマンドはサポートしておりません。） |
| 背面入出力端子 | TRIG入力、COMPLETE出力 |
| セットアップメモリ | 内部10 |
| LCD | 4.3インチカラーLCD、480×272ドット、TFTアクティブマトリクス、LEDバックライト |
| 予熱時間 | 電源投入後１時間 |
| 動作保証温湿度 | 0℃～50℃(40℃ 80%または同等の水分量以下 結露なきこと） |
| 保存温湿度 | −20℃～＋60℃(40℃ 90%または同等の水分量以下 結露なきこと) |
| 電 源 | AC100V/110V/220V/240V±10 % 、 50Hz/60Hz
AC100V以外はオプション（工場オプション） |
| 消費電力 | 21VA以下(オプションを含む) |
| 耐電圧 | DC±500V(コモン入力端子 － 大地アース間) |
| 設置（過電圧）カテゴリ | カテゴリⅡ（局所的なレベル、電気製品、携帯型製品） |
| 汚染度 | 汚染度2 ＊導電性の汚染物質が存在する環境で使用しないでください。 |
| 外形寸法 | 約225Wx100Hx366D mm (突起物を除く) |
| 質 量 | 約3.0kg（プロテクタ、オプションを含みます。） |
| 付属品 | 電流測定用ヒューズ（3A、250V）x2個（本体内収納とは別に）
テストリード（赤、黒）1組、電源コードx1、取扱説明書（CD）x1、ユーザーズガイド x1 |
