任意信号波形発生器・ファンクションジェネレータ

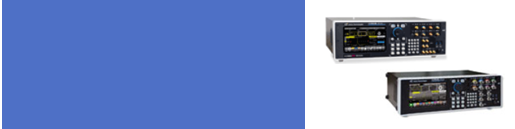

任意信号発生器/ファンクションジェネレータ　ラインアップ

任意信号発生器/ファンクションジェネレータのラインアップをご紹介いたします。

	アナログ チャンネル数	サンプリング レート	周波数帯域	出力電圧 (50Ω)	レコード長 (ポイント)	デジタル 出力	シリアル パターン
AWG7000 シリーズ	2，4ch	20GS/s	10GHz	5Vp-p	～9Gpt	～32ch	〇
AWG5000 シリーズ	2，4，8ch	6.16GS/s	2GHz	5Vp-p	～4Gpt	～32ch	〇
AWG4000 シリーズ	2，4，8ch	1.2GS/s	300MHz	12Vp-p	～128Mpt	～32ch	〇
AWG2000 シリーズ	2，4ch	600MS/s	180MHz	12Vp-p	～256Mpt	～8ch	〇
SG-4204 / 4208 / 4212	2ch	300MS/s	40MHz / 80MHz / 120MHz	10Vp-p	～8Mpt	－	－

高速パルス信号発生器 PGシリーズ

	チャネル数	最小パルス幅	最大振幅(50Ω時)	パルス周波数	Rise/Fall時(20％-80%)
PG-1500	1，2ch	1ns	50Vp-p	200MHz (最大400MHz)	400ps
PG-1000	2，4ch	300ps	5Vp-p	200MHz (最大800MHz)	70ps

高速エッジパルスジェネレータ Fedge

	立ち上がり時間/ 立ち下がり時間	出力電圧	出力インピーダンス	パ出力コネクタ
Fedge	32ps	0-500mV	50Ω	3.5mm(SMA‐J)

PCソフトウェア

ソフトウェア名をクリックすると、詳細ページを表示します。

ソフトウェア名	ソフトウェア概要
SG-4204 / 08 / 12 任意波形エディタソフトウェア	本ソフトは、SG-4204, SG-4208, SG-4212 に転送する波形データを作成と保存、読出、 USB又はLAN を使用して当該機器にデータを転送できます。弊社のオシロスコープで測定した波形データも転送できます。 【対応機種】 SG-4204 / SG-4208 / SG-4212
SG-4204 / 08 / 12 一括設定ユーティリティソフトウェア	本ソフトは、Microsoft Visual Studio 2017のC#やExcelとLabViewにて、SG-4204, SG-4208, SG-4212 に、コマンド列を一括設定するユーティリティソフトウェアとサンプルプログラムです。(C#, Excel, LabView版) 【対応機種】 SG-4204 / SG-4208 / SG-4212
SG-4262 / SG-4222 任意波形エディタソフトウェア	本ソフトは、SG-42xx に転送する波形を作成し、 作成データの保存と読出、 USB又はLAN を使用してSG-42xxにデータを転送できます。弊社のオシロスコープで測定した波形データも転送できます。 【対応機種】 SG-4262 / SG-4222
SG-4262 / SG-4222 リモート制御サンプルソフトウェア	本ソフトは、Microsoft Visual Studio 2008/2017にて、SG-42xx にリモート接続確認を行うためのサンプルプログラムです。 【対応機種】 SG-4262 / SG-4222
SG-4262 / SG-4222 一括設定ユーティリティソフトウェア	本ソフトは、Microsoft Visual Studio 2008/2017のC#やExcelとLabViewにて、SG-42xx に、コマンド列を一括設定するユーティリティソフトウェアとサンプルプログラムです。 【対応機種】 SG-4262 / SG-4222
Iwatsu Test Instruments Tools	本ソフトウェアツールに含まれるソフトウェアの内、任意信号波形発生器・ファンクションジェネレータでは、Scope Controller（スコープ・コントローラをご使用いただけます。 【対応機種】 SG-4105
SG-4115 任意波形作成ソフトウェア	本ソフトは、SG-4115 に転送する波形を容易に作成、 CSV ファイルの読み込み可能、 RS-232 又はGP-IB を使用してSG-4115 に波形転送するソフトウェアです。 【対応機種】 SG-4115
SG-4105 / SG-4115 LabVIEW(Ver6.0) ドライバ／サンプル	本ソフトは、弊社測定器SG-4105 / SG-4115用LabVIEW(Ver6.0)上でリモート制御するドライバとサンプルソフトです。 【対応機種】 SG-4115 / SG-4105
