高速パルス信号発生器 PGシリーズ（Active Technologies 社製）

デモ機貸出し/デモ依頼
各種お問い合わせ
校正・修理
ファーム/ソフト/取説 ダウンロード
※会員サービス
カタログダウンロード
※製品によっては、会員登録が必要
該非判定書 発行依頼

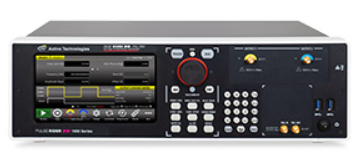

高速パルス信号発生器の外観と特長

PG-1500 シリーズ

  • Rise/Fall時間(20％-80%)　400ps
  • パルス周波数　200MHz(最大400MHz)
  • 最大振幅(50Ω時)　50Vp-p
  • 最小パルス幅　1ns
  • チャンネル数　1CH, 2CH

(Active Technologies 社製)

PG-1500シリーズ テクニカルデータシート

PG-1000 シリーズ

  • RRise/Fall時間(20％-80%)　70ps
  • パルス周波数　200MHz(最大800MHz)
  • 最大振幅(50Ω時)　5Vp-p
  • 最小パルス幅　300ps
  • チャンネル数　2CH, 4CH

(Active Technologies 社製)

PG-1000シリーズ テクニカルデータシート

仕 様

PG1000シリーズPG1500シリーズ
PG1072PG1074PG1501PG1502
帯域200MHz/最大800MHz
（クワッドモード時）		200MHz/最大400MHz
（ダブル/トリプル/クワッドモード時）
アナログチャネル数2412
パルス幅300 ps (設定周期– 300 ps)、
10ps分解能		1ns (設定周期– 1ns)、10ps分解能
パルス周期レンジ5 ns – 8 sec.
振幅可変範囲10mVp-p – 5Vp-p（50Ω終端時）100mVp-p – 50Vp-p（50Ω終端時）
出力インピーダンス50Ω
コネクタ形式SMA
ジッタ< 4ps（周期）、
< 10ps（パルス幅）		15ps(周期）、
< 10ps（パルス）（～50Vp-p）
立ち上がり／
立ち下がり時間（20-80%）		< 70ps（20-80%)< 400ps（～25Vp-p）、< 400ps（～50Vp-p）
/ < 430ps（～25Vp-p）、< 530ps（～50Vp-p）
立ち上がり／
立ち下がり時間（10-90%）		< 95 ps (1Vp-p)、
< 105 ps (5Vp-p)		< 570ps（～25Vp-p）、< 630ps（～50Vp-p）
/ < 640ps（～25Vp-p）、< 840ps（～50Vp-p）
周波数確度±2ppm（エージング ±1.0 ppm / 年 最大）
外部トリガ入力レンジ±3.5V（50Ω）、±10V（1kΩ）（最小5０ｍVp-p ）
トリガ入力最大周波数40 MHz
トリガ出力1.8V – 3.3V（50Ω）1 mV分解能
トリガディレイ100ns

価格

本体

品名型名価格
2ch パルスジェネレータPG1072お問い合わせください。
4ch パルスジェネレータPG1074
1ch 50VパルスジェネレータPG-1501
2ch 50VパルスジェネレータPG-1502

PG-1000シリーズ用　本体実装オプション [工場オプション]

品名型名価格
250GB SSD 追加　RIDERシリーズSSD-250お問い合わせください。
500GB SSD 追加　RIDERシリーズSSD-500
1TB SSD 追加　RIDERシリーズSSD-1000
GP-IB / USB-TMC　オプション （拡張基板）RIDER-GPIB

外部オプション

品名型名価格
2ラックマウントキットRIDER-RACKお問い合わせください。
