既設のアナログメーターや7セグメーターなどに、カメラと解析用PCを後付けするだけで、読み取り/記録を自動化し、検針業務や点検業務のDX化に貢献

国内の製造業や各種施設では、今も電力・圧力・流量・温度などのアナログメーターが多く稼働しており、計器/計装設備のデジタル化率は依然として限定的です。その結果、監視や保守点検は巡回・目視・手書き記録に頼りがちで、「作業工数が削減できない」「ヒューマンエラーを誘発する」といった課題を招いているのが実情です。
現場ではメーター検針の自動化や点検作業の効率化など点検DXへの期待が高まる一方、既設設備の改修によるライン停止やコスト負担が導入の障壁となっています。
『計器読む像』は、既存のアナログ/7セグメーターにカメラ＋解析PCを後付けするだけで自動読み取り・自動記録を実現し、設備やラインを停止させずに、低コストで工場IoTを推進する解決策です。オンプレミス運用により情報漏洩リスク低減と厳格なエビデンス管理を両立し、検針の自動化と点検DXを現場に適合する形で実現します。

【計器読む像の導入で現状課題を克服】

  • 現状課題：初期投資/維持費の負担が重い
    ➡ 既設メーターに後付け　ライン停止不要で低コスト導入
  • 現状課題：検針/点検の現場の負荷が高い
    ➡ 検針の省力化で人手不足とヒューマンエラーに対応
  • 現状課題：遠隔地/危険地域の監視が困難
    ➡ 無人化・遠隔監視を実現　しきい値通知で異常把握
  • 現状課題：傾向分析/予兆診断のデータ不足
    ➡ 見える化で傾向分析と予兆診断　オンプレミス運用

【導入シーン例】

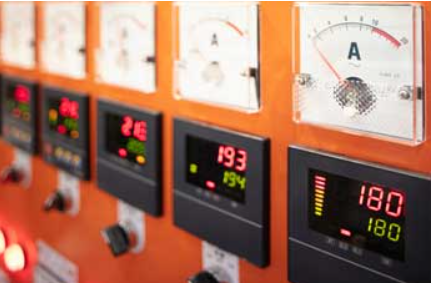

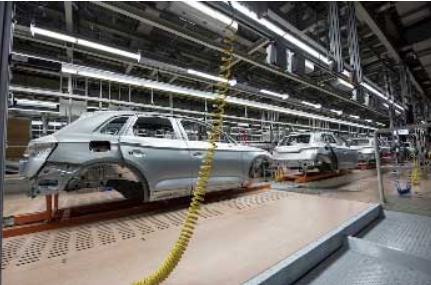

製造業工場における設備点検の自動化

ビル設備(電力・水量・空調)の遠隔監視

危険エリアでのメーター監視の無人化

システムの特徴

既設メーターに後付け・ライン停止不要で
低コスト

既設のアナログ／7セグメーター近傍に市販カメラを後付けするだけで、自動読み取り・自動記録をすぐに開始できます。ライン停止不要で稼働影響を最小化しつつ、短工期・低コストで導入可能。売り切り型のライセンスなので、ランニングコストも発生しません。

検針の省力化で人手不足とヒューマンエラーに対応

巡回・目視・手書きといった人手依存の測定/記録から脱却し、作業負荷を大幅に軽減します。入力ミスや記録のばらつきを抑え、検針品質と再現性を安定させることで、人手不足下でも点検頻度を維持しやすい運用に移行できます。

無人化・遠隔監視を実現　しきい値通知で異常把握

遠隔監視により、危険エリアや遠方拠点への巡回負担を軽減し、安全確保と運用効率の両立を図ります。自動モニタリングにより記録の継続性を担保し、しきい値超過時はメール発報で異常を素早く通知。対応遅延や見落としを防ぎます。

見える化で傾向分析と予兆診断　オンプレミス運用

測定値のCSVと画像ログを一体で蓄積します。これを可視化し、傾向分析することで予兆診断に活用することができます。また、クラウドサービスを利用しないオンプレミス運用なので、情報漏洩のリスクを抑えつつ、エビデンス管理による厳格な設備運用を実現します。

読み取り対象メーター

既設の各種メーターに、カメラを後付けするだけで、メーターの測定値を自動的に記録/管理できます。

アナログメーター
(円形：360°未満)

アナログメーター
(等間隔目盛)

アナログメーター
(不等間隔目盛)

7セグメーター
(発光LED)

7セグメーター
(液晶)

ドットメーター
（ドットフォント）

ドットメーター
（PCフォント）

フロートメーター

縁形メーター

ランプ型

回転式/ドラム式
メーター

便利な機能

①測定画像をデータ化

で撮影した測定画像をもとに数値をデジタルデータ化

②複数メーター同時対応

カメラに写る複数メーターの同時読み取りが可能※1

③データ・画像の保存

数値データ（CSV）と
メーター画像の同時保存/
管理が可能

④タイマー測定

一定周期毎※1、または
指定時刻に測定可能

⑤緊急時のメール発報

あらかじめ設定した「しきい値」を超えた場合にメール発報

⑥カメラの自動位置補正

振動などでカメラの位置がずれた時も、追従して読み取り可能

⑦画像のフォルダ分け

数値の読み取り結果に応じて、画像の出力先を振り分けます

⑧任意タイミング測定

マウスやキーボード操作で任意のタイミングでの測定が可能

※1 同時読み取りメーター数、読み取り周期は、PCスペックによって変化します。

外部連携機能

①PLC連携機能

PLC（※3）最大４台へ測定値を含んだ情報を送信可能

②接点出力機能

読み取り結果に応じて接点出力信号を送信可能（※4）

③連携パイプライン

読み取った情報をUDPパケットで送信し外部アプリケーションとの連携可能（※5）

※2 オプション機能は追加のソフトウェアが必要となります。「お問い合わせ」よりお問合わせください。
※3 三菱電機：MELSEC Q/Lシリーズに対応
※4 CONTEC DIO -0808RN-USB（DIO機器）に対応
※5 外部アプリケーションプログラムについてはお客様で開発となります。UDP通信が安定している環境でご使用ください。

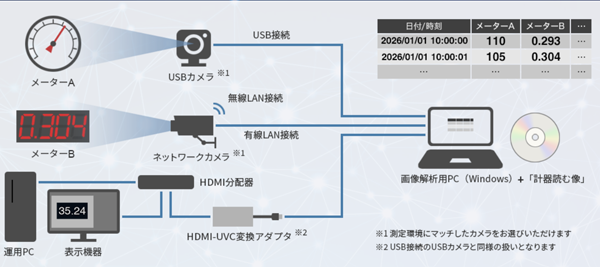

基本的なシステム構成

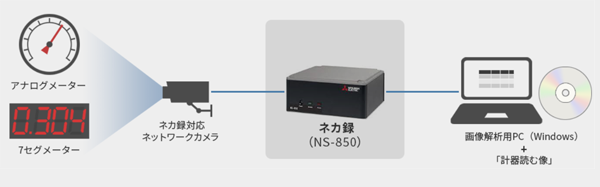

「ネカ録※」を用いた構成（※三菱電機インフォメーションネットワーク製）

ネカ録とは
三菱電機インフォメーションネットワーク社製のネットワークカメラ用録画・配信サーバーです。
主要カメラメーカー（三菱電機、SONY、TOA、AXIS、i-PRO、Panasonic、Canon、BOSCH、JVC、エルモ、SANYO、東芝）の
ネットワークカメラとの接続が可能です。
当該機器に接続カメラのうち、MotionJPEGに対応できるカメラであれば、計器読む像と連携可能です。

　■ネカ録詳細

　■ネカ録サポートカメラ
