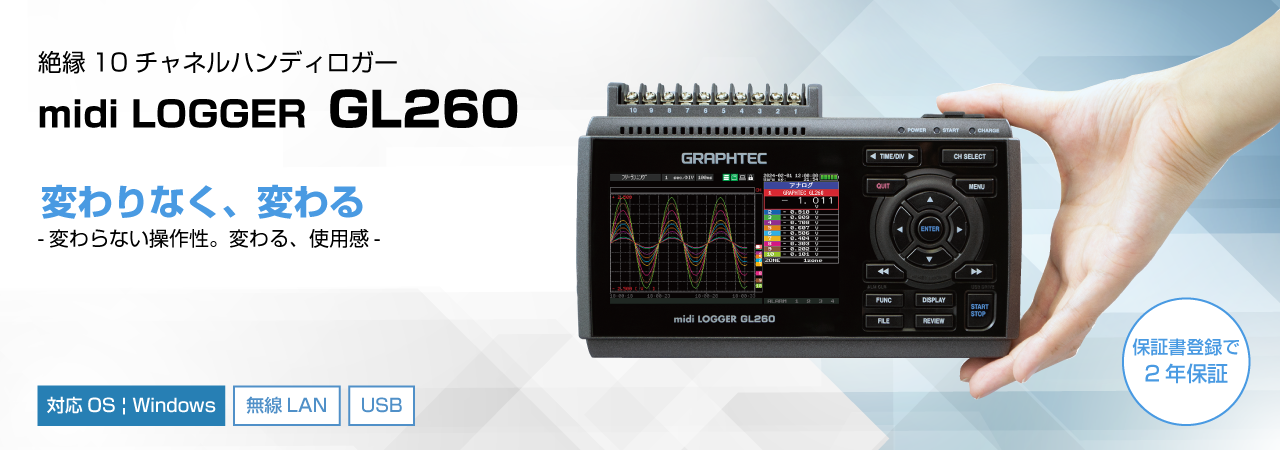

絶縁10チャネルハンディロガー midi LOGGER GL260
絶縁10チャネルハンディロガーGL260 概要
- 新遠隔操作サービス「G-REMOTE」に対応
- 3つの新機能(アラーム履歴・CH演算強化・メモリループ機能)
- GL240の操作性はそのままに、使用感が大幅に向上
- 全チャネル絶縁マルチファンクション入力に対応
- チャネル数を絞ることで最高10msでのデータ収録が可能
- オプションの無線LANユニット使用でPCとワイヤレス計測が可能
絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。
さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
電圧測定
20mV～100Vまで豊富なレンジ搭載
温度測定
熱電対 : K, J, E, T, R, S, B, N, C（旧W:WRe5-26)
電流（4-20mA）測定
オプションでシャント抵抗250Ωを用意
測定レンジに専用の1-5Vレンジを搭載
シャント抵抗250Ω (B-551)
価格 : 3,300円 (税込)
湿度測定
オプションで専用湿度センサを用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
湿度センサ (B-530)
価格 : 38,500円 (税込)
デジタルI/Oも装備
オプションの入出力ケーブルを接続することによりデジタルI/Oを使用できます。
入出力ケーブル (B-513)
価格 : 8,800円 (税込)
＜ロジック/パルス入力 (いずれか4点)＞
ロジック : 無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力でのH.L判定
パルス : 3つのモード（回転数・積算・瞬時）から各チャネルごとに選択可能
＜アラーム出力４点＞
入力チャネルごとにアラーム条件設定可能
アラーム発生時に出力1~4から信号出力可能
測定環境に応じて選べるPCインタフェース
インタフェースを介してPC等から本体の設定やデータ収録・データ転送等が可能です。

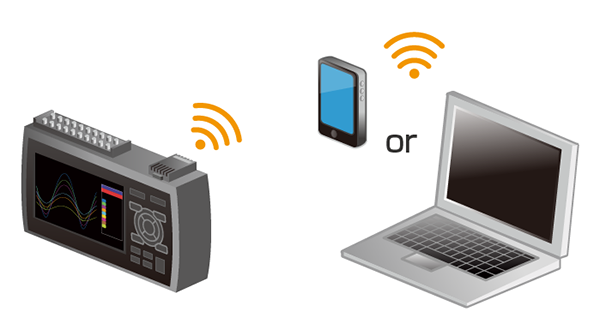

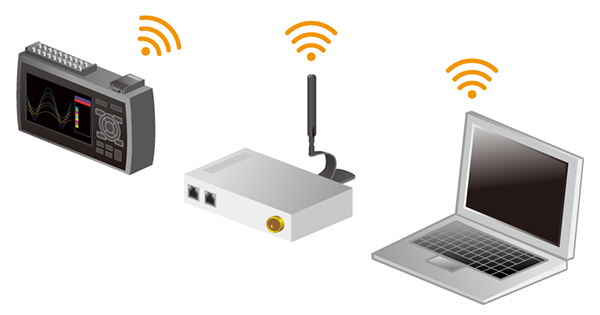

オプションの無線LANユニット(B-568)でPCとワイヤレス計測
無線LANユニットを装着、用途にあわせて「アクセスポイント」「ステーション」の切り替えが可能
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能。
新サービス「G-REMOTE」(※別途有償サービス)
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単に GL の遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
最高10msのサンプリング速度に対応
チャネル数を絞ることにより最高10msでのデータ収録が可能です。
| サンプリング速度 | 10ms | 20ms | 50ms | 100ms | |
| 使用可能ch数 | 1 | 2 | 5 | 10 | |
| 測定対象 | 電圧 | ● | ● | ● | ● |
| 温度/湿度 | – | – | – | ● | |
8GBメモリで長時間収録でも安心計測
収録時間例(アナログ10chのみ使用時、2GB収録時)
| サンプリング速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
| GBD形式時 (弊社独自のバイナリ形式) | 41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
| CSV形式時 | 3日 | 12日 | 18日 | 36日 | 91日 | 182日 | 365日以上 |
- 収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。10ms：1ch、20ms：2ch、50ms：5ch、100ms：10ch
リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
リレー収録機能
GL860の1回のデータ収録容量は2GBとなります。本機能を使用することにより、データを取りこぼしなく任意の収録時間、容量でファイルを区切って連続収録できます。
メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
収録中のSDカード交換機能
データ収録中にSDカードの入れ替えが可能な機能です。
- 無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。

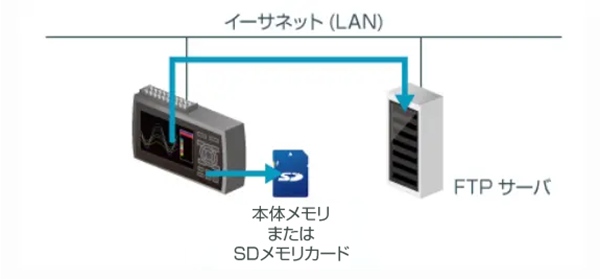

バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔 : 1・2・6・12・24時間
バックアップ先 : 本体メモリ・SDメモリカード・FTP
ファイル形式 : GBD・CSV
- CSV形式での保存時はサンプリング速度100msより遅い設定時のみ使用できます。リング収録On時や、外部サンプリングの場合は、バックアップ機能は使用できません。収録先と同じメモリをバックアップの保存フォルダには設定できません。CSV形式収録とバックアップ機能が有効な場合、SDメモリカードの交換とリレー収録はできません。

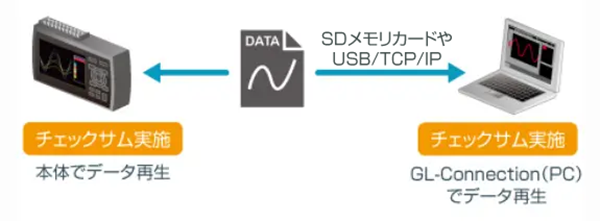

データ破損チェック機能
収録データに対し、ファイルの整合性を確認する簡易的なチェック機能です。第三者などによりファイルの中身が変更された場合、チェックサム確認を行うとチェックサムが不一致となり、ファイルが改竄されたことがわかります。チェックサム機能では、収録ファイルにチェックサムを付与します。
- チェックサムは、バックアップファイル、リング/リレーファイル、データ保存ファイルにも付与されます。ファイル形式はGBDのみが対象です。本器以外 (GL28-APS、GL-Connection) で収録ファイルの変換保存を行うと、チェックサムが一致しなくなります。
便利な機能・操作性向上
便利な機能
- アラーム出力機能
- アラーム履歴機能
- チャネル演算強化
- オートスパン
- USBドライブモード
- 3WAY電源に対応
操作性向上
- WEBサーバー機能高速化
- 波形設定簡略化
- 不要メニューの非表示設定
- HELP QRコード表示
- 視認性向上
(ディスプレイ彩度UP/MENUツリー改善/フォント変更)
